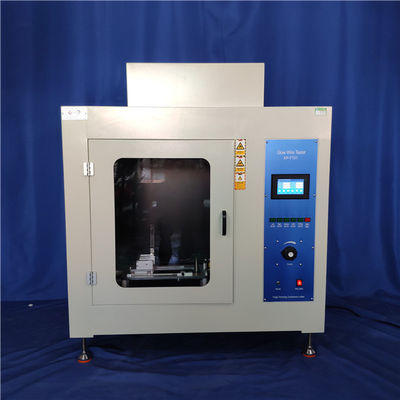

เครื่องทดสอบลวดเรืองแสง, อุปกรณ์ทดสอบความไวไฟ IEC60695-2-10, อุปกรณ์เรืองแสง

บทนำ
การทดสอบลวดเรืองแสงเป็นโครงการทดลองแบบจำลองโดยใช้แหล่งจุดระเบิดที่ไม่ใช่เปลวไฟตามข้อกำหนดมาตรฐานของ IEC60695-2-10, UL 746A, GB / T5169.10, GB4706.1 ทำให้วัสดุที่ต้องการ (Ni80 / Cr20) และความร้อน ลวดในรูปร่างที่ต้องการ (Φ4mm-chromel-filament) ให้ความร้อนสูงถึงอุณหภูมิทดสอบ (550 ℃ ～ 960 ℃) เป็นเวลา 1 นาทีจากนั้นนำชิ้นงานทดสอบโดยใช้แรงดันที่ต้องการ (0.95N) เป็นเวลา 30 วินาทีในแนวตั้งเพื่อตรวจสอบว่าชิ้นงานและผ้าปูที่นอนหรือไม่ วัสดุติดไฟและเวลาในการจุดระเบิดที่ยาวนานเพื่อทดสอบความตายของการจุดระเบิดของอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่เสร็จแล้ว

ทดสอบประสิทธิภาพการจุดระเบิดอุณหภูมิจุดระเบิด (GWIT) วัสดุฉนวนที่เป็นของแข็งและวัสดุติดไฟแข็งอื่น ๆ ดัชนีความสามารถในการติดไฟและการติดไฟ (GWFI)
สามารถนำไปใช้กับแผนกวิจัยการผลิตและการทดสอบคุณภาพของอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์และชิ้นส่วนส่วนประกอบเช่นอุปกรณ์ส่องสว่างอุปกรณ์ไฟฟ้าแรงต่ำเครื่องมือไฟฟ้า ฯลฯ

พารามิเตอร์ทางเทคนิค
1, อุณหภูมิของลวดเรืองแสง: 100 ~ 1,000 ℃±±±2 adjustable ปรับได้ตลอดเวลา
2, เวลาย่าง: 0-999.9 วินาที± 0.1 วินาทีปรับได้ (โดยทั่วไปเลือก 30 วินาที)
3, เวลาจุดระเบิด: 0-999.9 วินาที± 0.1 วินาที, บันทึกอัตโนมัติ, ระงับด้วยสายไฟ
4, เวลาที่ราบรื่นกว่า: 0-999.9 วินาที± 0.1 วินาที, บันทึกอัตโนมัติ, ระงับด้วยสายไฟ
5, เทอร์โมคัปเปิล: เกราะนำเข้าΦ1.0มม. (ประเภท K)
6, ลวดเรืองแสง: Φ4 mm chromel-filament (Ni80 / Cr20)
7, เจาะลึก: 7 มม. ± 0.5 มม
8 ความดันชิ้นงาน: 0.95N ± 0.1N
9 ความเร็วในการทดสอบ: 10 มม. / วินาทีถึง 25 มม. / วินาที
10, มาตรฐานหัว U: IEC60695-2-10
11 ขั้นตอนการทดสอบ: การควบคุมอัตโนมัติระบบไอเสียอิสระ
12, มาตรฐานอ้างอิง: IEC60695-2-10: 2000, UL746A
13, ปริมาตรสตูดิโอ: ใหญ่กว่า 0.5 ลูกบาศก์เมตร (สามารถปรับแต่งเป็น 0.75 หรือ 1 ลูกบาศก์เมตร)
14 ขนาดภายนอก: 1100mmW × 700mmD × 1300mm
15, การควบคุม: หน้าจอสัมผัสไมโครคอมพิวเตอร์ชิปตัวเดียว + ระบบควบคุมแบบปุ่มคู่, มาตรวัดอุณหภูมิความแม่นยำสูง, ระบบควบคุมไฟฟ้าอิสระ, ป้องกันการรบกวนที่แข็งแกร่ง
16 การทำงานที่มีประสิทธิภาพสูง: การทำงานด้วยสัมผัสเดียวรวดเร็วและมีประสิทธิภาพสูง
17, การรวมมาตรฐาน: ขั้นตอนการทดสอบโปรแกรมตามขั้นตอนการทดสอบจริง

กระบวนการทดสอบ

การติดตั้ง

* เครื่องทดสอบนี้ควรวางไว้บนโต๊ะระดับ

* ขนาดโต๊ะไม่น้อยกว่า 1400W * 900D * (600-800) H mm

* ระยะห่างจากผนัง:> 200 มม

* ท่อไอเสีย: เส้นผ่านศูนย์กลาง 100 มม

* ห้องทดสอบควรเป็นห้องแยกอิสระที่ติดตั้งระบบไอเสียและอุปกรณ์ดับเพลิง

1.1) ติดตั้งท่อไอเสียแล้วขันให้แน่น

1.2) ตรวจสอบสายไฟเพื่อให้แน่ใจว่าถูกต้องและต่อสายดิน

1.3) เชื่อมต่อเทอร์โมคัปเปิลดังต่อไปนี้:

1.4) เชื่อมต่อกล่องควบคุมสายไฟด้านล่าง

การแก้จุดบกพร่อง

ก่อนทำการดีบักโปรดตรวจสอบ:

• ไม่ว่าจะเดินสายไฟหรือไม่
• ไม่ว่าจะเป็นตัวขนส่งตัวอย่างและน้ำหนักอยู่ในตำแหน่งที่ถูกต้องสายไฟ 3 เส้นจะต้องอยู่ในรอก

2.1) เปิดสวิตช์ไฟตัวยึดตัวอย่างจะมาทางด้านซ้ายสวิตช์ความใกล้ชิดด้านซ้ายสว่างขึ้น

2.2) ปรับกระแสให้ต่ำสุดกดปุ่มทำความร้อนแล้วเรียกใช้ตัวพาหะตัวอย่างจะมาทางขวาสุดแล้วกลับมา 30 วินาทีในภายหลัง

2.3) การแก้ไขตัวอย่างทดสอบแก้ไขตัวอย่างแน่นภายในฟิกซ์เจอร์ให้แน่ใจว่ามีระยะห่าง 7 มม.และปิดหน้าต่างดู.

ทดสอบ

ซ้าย: ตัวอย่างรถเล็กไปทางซ้าย

ขวา: ตัวอย่างรถเล็กไปทางขวา

ไอเสีย: หมดแรง

แสง: แสงสว่าง

เครื่องทำความร้อน: ปรับกระแสให้ถึงอุณหภูมิที่ต้องการรอ 5 นาทีเพื่อให้อุณหภูมิคงที่

เริ่มต้น: ผู้ให้บริการตัวอย่างจะเคลื่อนที่ไปข้างหน้าโดยอัตโนมัติตัวจับเวลา (เวลาเรืองแสง Ti, Te) เริ่มทำงานผู้ให้บริการจะส่งคืนเมื่อถึงเวลาเรืองแสง (30 วินาที)

เวลาเรืองแสง: 30 วินาที

Ti: ระยะเวลาตั้งแต่จุดเริ่มต้นของการใช้ทิปจนถึงเวลาที่ชิ้นงานทดสอบหรือเนื้อเยื่อห่อที่วางอยู่ด้านล่างติดไฟ

Te: ระยะเวลาตั้งแต่จุดเริ่มต้นของการใช้ทิปจนถึงเวลาที่เปลวไฟดับในระหว่างหรือหลังระยะเวลาการใช้งาน

กล่องควบคุม: เมื่อตัวอย่างเริ่มการเผาไหม้ให้กดปุ่มบนกล่องควบคุมรับเวลาจุดระเบิด Ti;เมื่อเปลวไฟตายให้กดปุ่มบนกล่องควบคุมรับเวลาดับไฟ Te

เมื่อการทดสอบเสร็จสิ้นอย่าเปิดหน้าต่างดูจนกว่าจะหมดอย่างน้อย 2 นาที
