Toilet Seat Extrusion Tester with AC220V±10% Power Supply 0.5MPa Driving Air Pressure and IEC 60335-2-84 Compliance

1.ภาพรวม:

(1)อุปกรณ์นี้ถูกใช้สําหรับสถานี A (การทดสอบการกระแทก) และสถานี B (การทดสอบการสวิง) ของห้องน้ําฉลาด

(2)อุปกรณ์นี้ประกอบด้วยอัดลูมิเนียม, กลไกอากาศ, แผ่นความดัน, ฯลฯ ส่วนควบคุมไฟฟ้าประกอบด้วย PLC, ผิวหน้ามนุษย์-เครื่องจักร, เซ็นเซอร์ความดัน, ฯลฯและข้อมูลการทดสอบถูกต้อง.

(3)อุปกรณ์นี้มีสองสถานที่ทํางาน ซึ่งแต่ละสถานที่สามารถทดสอบได้อย่างอิสระ

รูปที่ 1 ลักษณะของอุปกรณ์ทั้งหมด

2.มาตรฐานการผลิต

อุปกรณ์ทดสอบนี้ถูกออกแบบและผลิตตามมาตรฐานต่อไปนี้

ออกแบบและผลิตตาม 21.103.1 และ 21.103.2 ของ IEC 60335-2-84

6.7 การทดสอบสวิง, 6.10 การทดสอบเปิดและปิด, 6.11 การทดสอบอายุการใช้งานการตกช้า และ 6.12 การทดสอบความดันสูงของ JC/764-2008

3.ปริมาตรเทคนิค:

สถานที่ทดสอบแรงดันสแตตติกและการชน

สถานที่ทดสอบสวิง:

4.สภาพแวดล้อมการใช้งาน

(1)เครื่องจักรและอุปกรณ์ควรวางไว้ในสภาพแวดล้อมที่คุ้มกันจากฝน แสงแดด และการกัดกรอง

(2)อุณหภูมิบริเวณ 10~40°Cความชื้นสัมพันธ์ < 80%.

(3)เครื่องจักรต้องวางบนพื้นที่เรียบ ไม่มีการสั่นสะเทือน และรักษาความมั่นคงโดยไม่สั่นสะเทือน

5.คําแนะนําการใช้งานอินเตอร์เฟซการปฏิสัมพันธ์มนุษย์-คอมพิวเตอร์

(1)ติดตั้งอุปกรณ์และเปิดพลังงาน

(2)อินเตอร์เฟซการเข้าระบบผู้ใช้งาน เปลี่ยนรหัสผ่านผู้ใช้งาน (รหัสผ่านเดิมสําหรับผู้ใช้ทั้งหมดคือ: 1111):

รูป2: หน้าจอต้อนรับการเริ่มต้น

รูป3: หน้าต่างล็อกอินและรหัสผ่าน

รูป4: เปลี่ยนรหัสผ่าน

(3)อินเตอร์เฟซปฏิบัติการ:

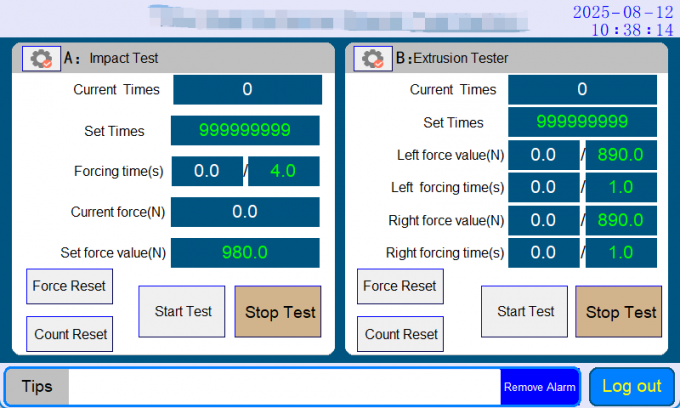

รูป 5: หน้าทํางานสําหรับการทดสอบเปิดและปิดที่สถานี A1, การทดสอบแรงกดสแตตติกที่สถานี B1 และการทดสอบสวิงที่สถานี C

[การออกระบบ]:ออกระบบจากผู้ใช้งานปัจจุบัน และกลับไปยังอินเตอร์เฟซการเข้าระบบ

[เตือนชัดเจน]: กรุณาลบสัญญาณเตือนก่อน จากนั้นกดปุ่มนี้เพื่อเคลียร์สัญญาณเตือน

สถานีทดสอบการชน

[กําหนดการใหม่]:กรุณาตั้งค่าการนับเป็น 0

[แรงค่าศูนย์]:กําหนดค่าแรงปัจจุบันความเบี่ยงเบนเป็นศูนย์

[เริ่มการทดสอบ]:ปุ่มการเริ่มต้นการทดสอบ

[หยุดการทดสอบ]:ปุ่มหยุดการทดสอบ

[จํานวนปัจจุบัน]:แสดงหมายเลขปัจจุบัน

[กําหนดเวลา]:กําหนดจํานวนครั้งและเครื่องจะหยุดเมื่อจํานวนปัจจุบันได้รับ

[เวลาใช้แรง]การแสดงและการตั้งเวลาการใช้แรง

[ค่าแรงปัจจุบัน]:แสดงค่าแรงปัจจุบัน

[ตั้งค่าแรง]กําหนดค่าแรง

B สถานีทดสอบสวิง

[กําหนดการใหม่]:กรุณาตั้งค่าการนับเป็น 0

[แรงค่าศูนย์]:กําหนดค่าแรงปัจจุบันความเบี่ยงเบนเป็นศูนย์

[เริ่มการทดสอบ]:ปุ่มการเริ่มต้นการทดสอบ

[หยุดการทดสอบ]:ปุ่มหยุดการทดสอบ

[จํานวนปัจจุบัน]:แสดงหมายเลขปัจจุบัน

[กําหนดเวลา]:กําหนดจํานวนครั้งและเครื่องจะหยุดเมื่อจํานวนปัจจุบันได้รับ

[ค่าแรงกล่องซ้าย]:กําหนดค่าแรงกล่องซ้ายและแสดง

[เวลาใช้แรงซ้าย]กําหนดเวลาการใช้แรงกล่องซ้าย และแสดง

[ค่าแรงกล่องขวา]กําหนดค่าแรงกล่องที่ถูกต้องและแสดง

[เวลาใช้แรงขวา]กําหนดเวลาการใช้แรงกล่องที่เหมาะสมและแสดง

(4)ปารามิเตอร์และปรับปรุงป๊อป-อัพหน้าต่าง (กดปุ่มในมุมซ้ายบนของสถานีแต่ละเพื่อเปิดหน้าต่างปารามิเตอร์และการแก้ไขความผิดพลาด ):

รูป6:ปริมาตรสถานี B และหน้าต่างพับ-อัพในการแก้ไขความผิดพลาด

[การยกกระบอก]:ปุ่มยกกระปุกด้วยมือ

[กระบอกล่าง]:ปุ่มลดกระปุกมือ

[หยุด]:ปุ่มหยุดมือ

[เวลาช็อค]เวลาชําระค่าเสียหายเมื่อไม่บรรลุแต่ละวงจรในระหว่างกระบวนการทดสอบแรงกระแทก

[วงจรการทดสอบแรงกระแทก]:แสดงระยะเวลาของวัฏจักรการทดสอบการกระแทก

[แรงเบี่ยงเบนด้านบน] และ [แรงเบี่ยงเบนด้านล่าง]กําหนดค่าแรงเตือนการเบี่ยงเบนชั้นบนของแรงและปริมาตรการทํางานของเบี่ยงเบนชั้นล่าง

[ค่าแรงปัจจุบัน]:แสดงค่าแรงปัจจุบัน

รูป7: ปารามิเตอร์สถานี C และหน้าต่างพับ-อัพในการแก้ไขความผิดพลาด

[การยกกระบอก]:ปุ่มยกกระปุกด้วยมือ

[กระบอกล่าง]:ปุ่มลดกระปุกมือ

[หยุด]:ปุ่มหยุดมือ

[แรงเบี่ยงเบนด้านบน] และ [แรงเบี่ยงเบนด้านล่าง]กําหนดค่าแรงเตือนการเบี่ยงเบนชั้นบนของแรงและปริมาตรการทํางานของเบี่ยงเบนชั้นล่าง

[ช่วงเวลาการชดเชย]ความต้องการแบบมาตรฐานคือเวลาการกดระยะระยะ cylinder ประมาณ 0.5 วินาที หากไม่บรรลุได้ กําหนดค่าชดเชยเวลานี้

[ค่าแรงปัจจุบัน]:แสดงค่าแรงปัจจุบัน

(5)อินเตอร์เฟซประวัติศาสตร์ (กดยาวกล่องแสดงข้อมูลที่ด้านล่างของอินเตอร์เฟซการปฏิบัติการเพื่อเข้าไปในอินเตอร์เฟสนี้, ที่คุณสามารถตั้งเวลาของระบบ):

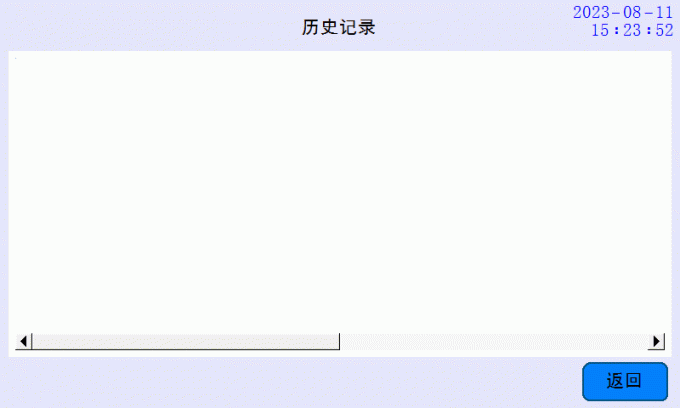

รูป8:หน้าประวัติสถานที่ทํางาน

[กลับ]:กลับไปที่หน้าปฏิบัติการหลัก

[การตั้งค่าการแสดงเวลาของอินเตอร์เฟซ]:ระบบเวลาสามารถตั้งในมุมด้านบนด้านขวาของหน้านี้;

6.ขั้นตอนการทํางาน

(1)ปรับระดับการติดตั้งอุปกรณ์และการตั้งตําแหน่งเท้าเครื่อง

(2)ติดตั้งตัวอย่างในแต่ละสถานี ติดตัวอย่างด้วยสกรูกระพริกที่นํามา และปรับระดับตัวอย่าง

(3)เชื่อมต่อเครื่องพลังงานและเปิดพลังงานควรติดดินอย่างเหมาะสม เพื่อป้องกันอุบัติเหตุการกระแทกไฟฟ้า

(4)การทดสอบแรงกระแทก:

1)ติดตั้งแผ่นเหล็กกลมที่ใช้แรงบนเซ็นเซอร์แรง; สําหรับสแตตติกการทดสอบความดัน ใช้ ø160mmวงกลมแผ่นเหล็ก; สําหรับการทดสอบการกระแทก, ใช้a ø300mmแผ่นเหล็กวงกลม

2)ปรับตําแหน่งของตัวอย่างและแผ่นเหล็กที่ใช้แรงโดยกดปุ่มมือในพารามิเตอร์และแก้ไขหน้าต่างพับ-อัพและปรับความดันอากาศตามค่าแรงออกเมื่อการปรับเสร็จสิ้น กลับกระบอกไปยังตําแหน่งเดิม

3)กรอกอินเตอร์เฟซการทํางานและกด[Force Value Zero] เพื่อตั้งค่าแรงปัจจุบันใหม่

4)กําหนดฟังก์ชันสถานี B ให้เป็นฟังก์ชันที่ต้องทดสอบ ทําให้การนับครั้งสุดท้ายและกําหนดค่าแรง จํานวนครั้ง และเวลาการใช้แรง

5)กดปุ่ม [เริ่มต้นการทดสอบ] ในอินเตอร์เฟซการทํางานหลักและอุปกรณ์จะดําเนินการเปิดและปิดการทดสอบและนับโดยอัตโนมัติเวลา

6)การทดสอบจะหยุดโดยอัตโนมัติเมื่อเสร็จสิ้นและจะแสดงอยู่ในกล่อง prompt หากคุณต้องการที่จะหยุดระหว่างการทดสอบ กดปุ่ม [หยุดการทดสอบ]กดปุ่มหยุดฉุกเฉิน;

7)ถอนตัวอย่างที่ทดสอบเสร็จและตรวจสอบตัวอย่าง

(5)การทดสอบสวิง:

1)ปรับตําแหน่งของตัวอย่างและแผ่นเหล็กที่ใช้แรงโดยกดปุ่มมือในพารามิเตอร์และแก้ไขหน้าต่างพับ-อัพและปรับความดันอากาศตามค่าแรงออกเมื่อการปรับเสร็จสิ้น กลับกระบอกไปยังตําแหน่งเดิม

2)กรอกอินเตอร์เฟซการทํางานและกด[Force Value Zero] เพื่อตั้งค่าแรงปัจจุบันใหม่

3)กําจัดการนับครั้งสุดท้ายบนอินเตอร์เฟซการทํางานหลัก และตั้งค่าแรง จํานวนครั้งหรือเวลาการใช้

4)กดปุ่ม [เริ่มต้นการทดสอบ] ในอินเตอร์เฟซการทํางานหลักและอุปกรณ์จะดําเนินการเปิดและปิดการทดสอบและนับโดยอัตโนมัติเวลา

5)การทดสอบจะหยุดโดยอัตโนมัติเมื่อครบและข้อความจะหากคุณต้องการหยุดระหว่างการทดสอบ กดปุ่ม [หยุดทดสอบ] หากคุณต้องการหยุดทันที กดปุ่มหยุดฉุกเฉิน

6)ถอนตัวอย่างที่ทดสอบเสร็จและตรวจสอบตัวอย่าง

7.การ ระวัง และ การ ดูแล

(1)ให้แน่ใจว่า เครื่องมือถูกก่อตั้งไว้อย่างดี เพื่อหลีกเลี่ยงอุบัติเหตุความปลอดภัย

(2)ไม่เกินภาระที่อนุญาตระหว่างการทดสอบ เพื่อหลีกเลี่ยงการทําลายเซ็นเซอร์ความดัน

(3)ส่วนของเครื่องจักรควรถูกล้างบ่อย ๆ เพื่อให้มันสะอาด
