อุปกรณ์การทดสอบทางการแพทย์สําหรับการทดสอบผลประกอบการไฟฟ้าของอิเล็กทรอนด์ ECG ด้วยวัตถุการทดสอบหลายชิ้นและผลการทดสอบที่แม่นยํา

อุปกรณ์การทดสอบทางการแพทย์สําหรับการทดสอบผลประกอบการไฟฟ้าของอิเล็กทรอนด์ ECG ด้วยวัตถุการทดสอบหลายชิ้นและผลการทดสอบที่แม่นยํา

ขั้นต่ำ: 1
ราคา: 8000
การบรรจุแบบมาตรฐาน: 500*500*500มม
ระยะเวลาการจัดส่ง: 15วัน
วิธีการจ่ายเงิน: T/T
ความสามารถในการจําหน่าย: 100
ข้อมูลรายละเอียด
สถานที่กำเนิด
จีน
ชื่อแบรนด์
kingpo
ได้รับการรับรอง
iso9001 ce
หมายเลขรุ่น
DJY-4
เน้น:

อุปกรณ์การทดสอบทางการแพทย์

,

อุปกรณ์การทดสอบทางการแพทย์ด้วยอิเล็กทรอนด์ ECG

,

ผลการทดสอบทางการแพทย์ที่แม่นยํา

คําอธิบายสินค้า

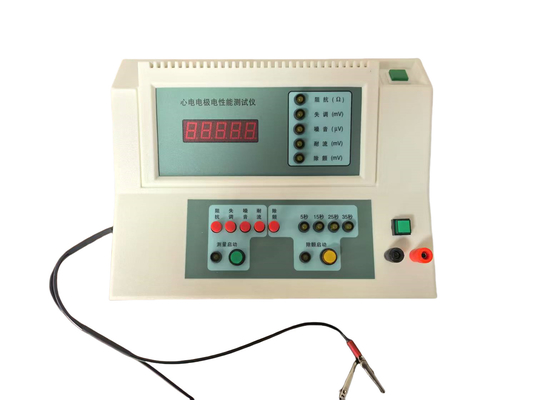

เครื่องทดสอบผลประกอบไฟฟ้าของอิเล็กตรอด ECG

อุปกรณ์นี้เป็นอุปกรณ์เฉพาะสําหรับการทดสอบผลการทํางานที่บูรณาการของอิเล็กทรอนด์, ออกแบบตามวิธีการทดสอบของอิเล็กทรอนด์ ECG ครั้งเดียว ANSI/AAMI EC12:2000 ((R2005) อิเล็กทรอนด์ ECG ครั้งเดียว

วัตถุทดสอบ เงื่อนไขส่งเสริม ขอบเขต ความถูกต้อง เวลาทดสอบ
อุปสรรค

ซีนูโซอิด แผนเปลี่ยนคอร์เรต

100μAp_p - 5%

10Hz ± 10%

0-20KΩ ต่ํากว่าหรือเท่ากับ 1KΩ 2%±10Ω>1KΩ 3% >60s
ความผิดปกติ อุปสรรคการเข้าแบบDC มากกว่าหรือเท่ากับ 10μΩ ± 1200mV

ต่ํากว่าหรือเท่ากับ 100mV 1%±1mV

> 100mV 2%

ปี 60-90
เสียง

แบนด์พาส RC

0.15-100Hz

0-2000μV ((PP)

ต่ํากว่าหรือเท่ากับ 150μV ±7.5μV

> 150μV 5%

60-360s
ความต้านทานการไหล

กระแสไฟตรง

200nA±5%

± 1200mV ต่ํากว่าหรือเท่ากับ 100mV 1%±1mV>100mV 2% กว่า 8 ชั่วโมง
การลดความเต้น

คอนเดซิตอร์ 10μF±5%

พลังงาน 200V ± 2%

± 1200mV

ต่ํากว่าหรือเท่ากับ 100mV 1%±1mV

> 100mV 2%

5, 15, 25, 35s

ขนาดรวม 27.5cmx22cmx10cm

น้ําหนักเครื่องจักรทั้งหมด 2.5 กิโลกรัม

ฟิวส์ F2A 250 วอลต์

สภาพแวดล้อม

a) ความดันไฟฟ้า: AC 220V±10%, 50Hz±1Hz, ด้วยการติดดินที่ดี

b) อุณหภูมิบริเวณ: 23°C±5°C

c) ความชื้นสัมพันธ์: 40% ± 10%

d) ความดันชั้นบรรยากาศ: 70.0~106.0Kpa

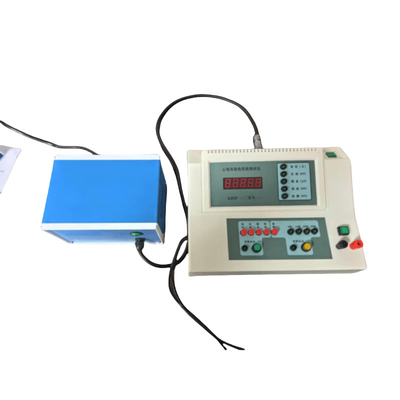

การปรับปรุงแบบมาตรฐาน: 1 หน่วยหลัก, 1 แหล่งพลังงานภายนอก, 1 คู่มือการใช้งาน, 1 สายเชื่อมต่อดิน, 1 คู่ของเชื่อมต่อ 200nA, 15 สายสายชุดคู่อิเล็กทรอนด์, 1 กล่องพกพา

มาตรฐาน:

YY/T 0196-2005 อิเล็กตรอด ECG ใช้ครั้งเดียว

ANSI/AAMI EC12:2000 ((R2005)
พื้นที่ใช้งาน:

ใช้ในการทดสอบคุณสมบัติไฟฟ้าของเอคจี อิเล็กทรอร์ด เหมาะสําหรับเอคจี อิเล็กทรอร์ดพื้นผิวร่างกาย including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .

ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "Electrodes ECG Disposable" กําหนดความต้องการสําหรับการตรวจสอบชุดและการตรวจสอบระยะเวลาการจัดกลุ่มคู่อิเล็กทรอนด์และลําดับการทดสอบของแต่ละชิ้นความต้องการสําหรับข้อทดสอบด้านบนคือดังนี้:

วัตถุทดสอบ อุปสรรค ความผิดปกติ เสียง ความต้านทานการไหล การลดความเต้น
ความต้องการมาตรฐานอุตสาหกรรม < 3KΩ < 100mV < 150μV < 100mV < 100mV



อัตราต่อต้าน AC ("อัตราต่อต้าน" สั้น)

ตัวชี้วัดการวัดที่ครบวงจรที่แสดงอาการต่อต้านและความสามารถในการปฏิกิริยาของคู่อิเล็กทรอนด์

ระหว่างการทดสอบ เครื่องมือใช้กระแส AC 10Hz sinusoidal ด้วยค่าจากจุดสูงสุดไปสู่จุดสูงสุดไม่เกิน 100μA ไปยังคู่อิเล็กทรอนด์ผ่านสายทดสอบอิเล็กทรอนด์สองสาย ในกรณีนี้อุปทาน AC ของคู่อิเล็กตรอดไม่ควรเกิน 3KΩ.

ความดันออฟเฟตแบบ DC (ออฟเฟตให้สั้น)

ความตึงเครียดที่พัฒนาระหว่างสองไฟฟ้า ECG ที่ใช้ได้เพียงครั้งเดียว เนื่องจากความแตกต่างในความเป็นไปได้ของเซลล์ครึ่ง

หลังการสร้างคู่อิเล็กทรอนด์ ภายหลังระยะความมั่นคง 1 นาที ความแรงดันออฟเซตแบบ DC ของคู่อิเล็กทรอนด์ที่วัดผ่านสายทดสอบอิเล็กทรอนด์ไม่ควรเกิน 100mV

เสียงภายใน

สัญญาณความดันภายในช่วงความถี่ที่แน่นอนถูกนําเสนอด้วยการเปลี่ยนแปลงของความดันออฟเซตของคู่อิเล็กทรอนด์

หลังการสร้างคู่อิเล็กทรอนด์ ภายใน 5 นาทีถัดมาค่าสูงสุดต่อสูงสุดของเสียงดังภายในที่เกิดจากคู่อิเล็กทรอนด์ในช่วงความถี่ 0.15-100 Hz (ผลตอบสนองความถี่ลําดับแรก) ที่วัดโดยสายไฟฟ้าทดสอบอิเล็กทรอนด์ ไม่ควรเกิน 150μV

ความอดทนความเคลื่อนไหวของปัจจุบัน (สั้น ๆ เป็น "ความอดทนความเคลื่อนไหว")

ความสามารถของคู่อิเล็กทรอนด์ในการรักษาความตึงเครียดออฟเซต DC ที่คงที่ภายใต้การกระทําระยะยาวของกระแสไฟฟ้า DC ขนาดเล็ก

คู่อิเล็กทรอัดเชื่อมต่อกับปลาย 200nA ของเครื่องมือ, และแล้วกระแสไฟฟ้าแบบ 200nA DC ถูกนําไปใช้ต่อเนื่องกับคู่อิเล็กทรอัดมากกว่า 8 ชั่วโมง.การเปลี่ยนแปลงความกระชับกําลังผ่านคู่อิเล็กทรอนด์ที่วัดโดยสายทดสอบอิเล็กทรอนด์ไม่ควรมากกว่า 100mV.

การจําลองผลการฟื้นฟูจากการลดความหวั่น (สั้น ๆ เป็น "Defib")

ความสามารถของคู่อิเล็กทรอนด์ในการฟื้นฟูการตรวจสอบ ECG หลังจากถูกกระตุ้นโดยกระแสการเคลื่อนไหว

ระหว่างการทดสอบ, เครื่องเชื่อม 10μF ในเครื่องมือถูกชาร์จเป็น DC200V, และคู่อิเล็กทรอนด์และตัวต่อ 100Ω ในเครื่องมือถูกปล่อยเป็นลําดับผ่านสายทดสอบอิเล็กทรอนด์.ค่าความตึงเครียดบนคู่อิเล็กทรอนด์ไม่ควรมากกว่า 100mV ใน 5 วินาทีหลังจากที่ capacitor เริ่มการปล่อย; ภายใน 30 วินาทีถัดไป อัตราการเปลี่ยนแปลงความกระชับกําลังเฉลี่ยทุก 10 วินาทีไม่ควรมากกว่า ± 1mV / s.อุปทานอัตราแลกเปลี่ยน 10Hz ของคู่อิเล็กทรอนด์ไม่ควรเกิน 3KΩ.





อุปกรณ์การทดสอบทางการแพทย์สําหรับการทดสอบผลประกอบการไฟฟ้าของอิเล็กทรอนด์ ECG ด้วยวัตถุการทดสอบหลายชิ้นและผลการทดสอบที่แม่นยํา 0
