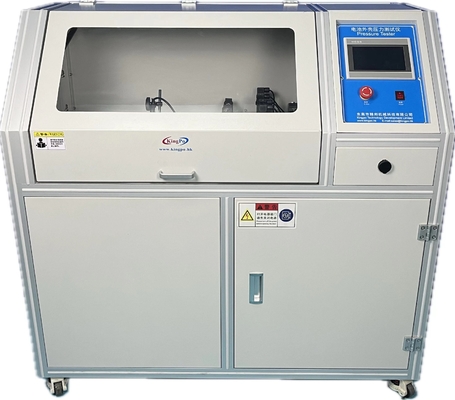

IEC 60335-2-120 เครื่องทดสอบกล่องแบตเตอรี่บุหรี่อิเล็กทรอนิกส์
สอดคล้องกับมาตรฐานและข้อตกลง: IEC 60335-1: 2020-Appendix BB-201.,IEC 60335-2-120-ฉบับเพิ่ม B-201
วัตถุประสงค์ของการทดสอบ:สําหรับการวัดความดันที่เกิดเมื่ออุปกรณ์ที่ใช้แบตเตอรี่ที่มีแบตเตอรี่แบบโมโนลิต โดยใช้เคมีไอออนโลหะ ทนกับแบตเตอรี่ในระหว่างเกิดความผิดปกติและตรวจสอบความแข็งแรงของกระเป๋าแบตเตอรี่
หลักการการทดสอบ: ใช้ปั๊มปัดแรงดัน, ติดตามและผลักดันค่าแรงดันในเวลาจริงผ่านเครื่องวัดแรงดันเชื่อมต่อกับท่อดังนั้นความดันเริ่มต้นของตัวอย่างจะถึง 2070kPa ± 10%. จากนั้นฉีดปริมาณอากาศที่ต้องการโดยมาตรฐานจากช่องที่มีกว้าง 2.85 ± 0.05 มิลลิเมตรผ่านกลไกการเติมอากาศ, และจากนั้นลดมันต่ํากว่า 70kPa ภายใน 30s
| วิธีควบคุม | PLC+touch screen ช่องจอสัมผัส |
| โหมดขับขี่ | การขับเคลื่อนปั๊ม |
| สื่อการทดสอบ | ก๊าซ |
| ความดันการทดสอบ | 0.01-2.5mpa การติดตามเซ็นเซอร์ความดัน |
| ความจุของแก๊ส | 6.10.20, 30, 50, 100 มิลลิลิตร |
| สายประกอบ | ชุดหนึ่งแบบมาตรฐาน ประตู Φ2.85±0.05mm |
| ปริมาตรของท่อ | <3 มิลลิตร |
| ขนาดของอุปกรณ์ | ประมาณ 1400×800×1500 (มม) W×H×D |
| น้ําหนักของอุปกรณ์ | 100 กิโลกรัม |
| สถานที่ใช้ | พลังงานไฟฟ้า: AC220V±10%/50-60Hz, สภาพแวดล้อมการใช้งาน: อุณหภูมิการทํางาน 0-40°C, ความชื้น 30%-90%. |
