วงจรเครื่องกําเนิดการทดสอบแรงกระตุ้น 2 ของตาราง D1.

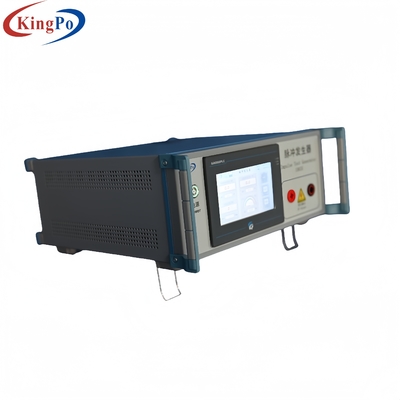

1950S เครื่องผลิตแรงกระแทก เป็นเครื่องมือทดสอบสําหรับการผลิตสัญญาณกระแทกและสัญญาณ HVDC เครื่องมือนี้ถูกออกแบบและผลิตตามข้อจํากัดที่ 1 ของ GB4943.1-2011 (IEC60950-1:2005,MOD) (IEC62368-1-2018 ) มาตรฐาน. มันจําลองการขัดขวางสายฟ้าในเครือข่ายการสื่อสารและความดันระยะสั้นในระบบกระจายสําหรับอุปกรณ์เทคโนโลยีสารสนเทศทุกชนิด.มันเป็นส่วนหนึ่งของเครื่องมือและอุปกรณ์ทดสอบความปลอดภัยไฟฟ้าเครื่องกําเนิดแรงผลักดัน 1950 S ถูกควบคุมโดยเครื่องควบคุมที่สามารถเขียนโปรแกรมได้ (FP-X C14R) ของ Panasonic
ปริมาตรทั้งหมดและสภาพการทํางานของเครื่องมือถูกแสดงและตั้งบนจอสัมผัสสี 7 นิ้ว (TK6070iH) และมีหน้าผิวเมนูระหว่างภาษาจีนและภาษาอังกฤษ
อุปกรณ์ยังมีการป้องกันความกระชับกําลังเกิน เพื่อรับประกันความปลอดภัยและความน่าเชื่อถือของอุปกรณ์และสามารถนําไปใช้ในห้องปฏิบัติการทดสอบความปลอดภัยทางไฟฟ้า และบริษัทผลิตอิเล็กทรอนิกส์และไฟฟ้าได้อย่างแพร่หลาย.
ปริมาตร:
1. รูปแบบคลื่นของแรงผลักดันการทดสอบ: 10/700uS
ความผิดพลาดรูปคลื่นคือ ± 20%
ความแรงดันกระแทกผลิตคือ 0 ~ 4kV, ซึ่งสามารถปรับต่อเนื่อง
ความแม่นยําของการแสดงไฟฟ้าไฟฟ้าดิจิตอลคือ ± 5% ± 3 คํา
2รูปแบบคลื่นของแรงผลักดันการทดสอบ: 1.2/ 50uS
ความผิดพลาดรูปคลื่นคือ ± 20%
ความแรงดันกระแทกผลิตคือ 0 ~ 6kV, ซึ่งสามารถปรับต่อเนื่อง
ความแม่นยําของการแสดงไฟฟ้าไฟฟ้าดิจิตอลคือ ± 5% ± 3 คํา
3การตั้งค่าเวลาชาร์จและปล่อย: 1 วินาที ~ 999 วินาที
4ความแม่นยําของมันคือ ± 1%
5. การตั้งเวลาชาร์จและปล่อย: 0 ~ 999 ครั้ง
6ความแม่นยําของมันคือ ± 1
7. ความขั้วของแรงกระหน่ําออก: การสลับสวิตชิ่งบวกและลบ
8. สัดส่วนความแรงดันส่วนของผลิตการติดตามคือ 1 ≤ 1000
9. การป้องกันความแรงเกินและการป้องกันความแรงเกินสามารถตั้งค่าการป้องกันอย่างต่อเนื่อง
(การตั้งค่าการปรับในเครื่อง)
10. การแสดงและการทํางานโหมด: 7 นิ้วสีจอสัมผัส (TK6070iH)
การดําเนินงาน
11. พลังงานของทรานฟอร์มความดันสูง: 400VA
ประเภทวงจร | อัมพาตทดสอบ | C1 | C2 | R1 | R2 | R3 |
1 | 10/700us | 20uF | 0.2uF | 50Ω | 15Ω | 25Ω |
2 | 1.2/50us | 1uF | 30nF | 76Ω | 13Ω | 25Ω |
ความเห็น |
หากสามารถได้รับผลลัพธ์เดียวกัน ก็สามารถใช้เครื่องผลิตทดสอบอื่นได้ หมายเหตุ: วงจรที่ 1 และวงจรที่ 2 ใช้มาตรฐานจากคําแนะนํา ITU-T K44 |
หมายเหตุ:
(1) วงจรในรูปด้านบนถูกใช้ในการผลิตแรงดันกระแทก และค่าขององค์ประกอบที่ใช้ถูกแสดงลงຂ້າງล่าง สถานที่เริ่มต้นของตัวประกอบ C1 คือแรงดันที่ชาร์จ Uc10/ 700 μs (10 μs เป็นเวลาด้านหน้าคลื่นที่เห็นได้ชัด, 700 μs คือเวลาครึ่งจุดสูงที่เห็นได้ชัด, รูปแบบคลื่นของมันแสดงในรูป 9, T1 คือเวลาหน้าคลื่นที่เห็นได้ชัด,T เป็นเวลาครึ่งของจุดสูงที่เห็นได้ชัด) วงจรทดสอบแรงกระแทกถูกใช้ในการจําลองการขัดขวางสายฟ้าในเครือข่ายการสื่อสาร.
(2) วงจรทดสอบแรงกระแทก 1.2 / 50 μs ใช้เพื่อจําลองความกระชับกําลังผ่านในระบบกระจาย1.2 μs ถือว่าเป็นเวลาด้านหน้าคลื่น, 50 μs คือเวลาครึ่งจุดสูงที่เห็นได้ชัด
(3) รูปแบบคลื่นกระแทกหมายถึง รูปแบบคลื่นภายใต้สภาพวงจรเปิด และรูปแบบคลื่นแตกต่างกันภายใต้สภาพภาระภาระที่แตกต่างกัน เนื่องจากจํานวนมากของชาร์จถูกเก็บไว้ใน capacitor C 1คุณจําเป็นต้อง
ระวังมากๆ เมื่อใช้เครื่องกําเนิดไฟฟ้าเหล่านี้
