| ขั้นต่ำ: | 1 |
| ราคา: | To be Quoted |
| การบรรจุแบบมาตรฐาน: | แพ็คกล่องความปลอดภัยหรือกล่องไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วันทำการ |
| วิธีการจ่ายเงิน: | T / T |
| ความสามารถในการจําหน่าย: | 10 ชุดต่อเดือน |

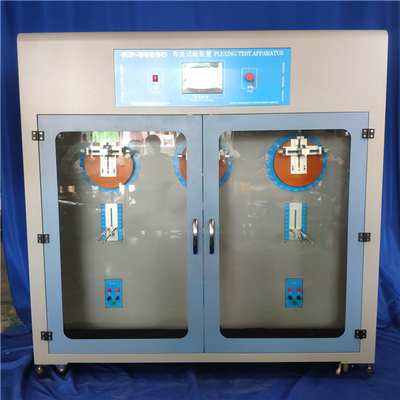

IEC60884 เครื่องทดสอบการงอสามสถานีสำหรับการทดสอบการเคลื่อนที่ของปลั๊กสายไฟ
การแนะนำเครื่องมือ
1.1 การใช้งานหลัก
เครื่องมือนี้ส่วนใหญ่ใช้เพื่อทดสอบความล้าของแรงดัดงอของสายไฟ AC และสายไฟของปลั๊กเหมาะสำหรับการทดสอบการโยกของสายไฟปลั๊กภายใต้ภาระบางอย่าง
เครื่องมือไม่มีโหลด (วัดเฉพาะอายุการใช้งานไม่ได้ทำการตัดสินวงจรเปิด) เปิด - ปิด (ทำการตัดสินวงจรเปิด), โหลดภายนอก (พร้อมกับเครื่องโหลด, สาย L, N ที่มีกระแสไฟฟ้าและแรงดันไฟฟ้าขนาดใหญ่สามารถทำให้ การตัดสินวงจรเปิด) ฟังก์ชั่นการทดสอบโหลดภายในมีข้อดีของการตรวจจับที่เชื่อถือได้การทำงานที่มั่นคงและความสามารถในการทดสอบผลิตภัณฑ์สี่ประเภทเดียวกันในเวลาเดียวกันเป็นเครื่องมือที่เหมาะอย่างยิ่งสำหรับห้องปฏิบัติการและแผนกควบคุมคุณภาพในการทดสอบประสิทธิภาพที่เกี่ยวข้องเช่นสายปลั๊กและขั้วต่อ
1.2 มาตรฐานการออกแบบ
เครื่องมือนี้เป็นไปตามมาตรฐาน IEC60335-1, UL817, IEC60884, VDE0602, GB2099 และมาตรฐานอื่น ๆ
| ไม่ | รายการ | ข้อมูลจำเพาะ |
|
|
กำลังไฟฟ้าเข้า | 220VAC ± 10%, 50 / 60Hz |
|
|
ฟิวส์ | 10A / 250VAC |
|
|
กำลังขับ | 2000W |
|
|
จำนวนแกนตัวอย่าง | 3 คอร์ |
|
|
สถานีทดสอบ | สามสถานี |
|
|
ตารางการแข่งขัน | สามารถเลือกได้ตามความต้องการ |
|
|
ข้างใน | 0-25 ก |
|
|
โหลดภายนอก | 0-300V 0-20A |
|
|
มุมดัด | ± (5 ° ～ 180 °) |
|
|
ความแม่นยำในการดัด | ± 1 ° |
|
|
ความเร็วในการดัด | ± (5 ° ～ 90 °), 5 ～ 60 ครั้ง / นาทีการตั้งค่าโดยพลการ;± (91 ° ～ 180 °), 5 ～ 40 ครั้ง / นาทีการตั้งค่าโดยพลการ |
|
|
ความถี่ในการทดสอบ | ตั้งค่าตามอำเภอใจตั้งแต่ 1 ถึง 999999 ครั้ง (ข้อผิดพลาด: ± 1 ครั้ง) |
|
|
สัญญาณเตือนความล้มเหลว | เสียงกริ่งจะเตือนเมื่อสายตัวอย่างทดสอบขาดและหน้าจอสัมผัสจะมีข้อความแจ้งที่เกี่ยวข้อง |
|
|
เคล็ดลับคุณสมบัติ | ตัวอย่างที่จะทดสอบจะโค้งงอตามจำนวนการทดสอบที่ตั้งไว้หน้าจอสัมผัสมีคำเตือนและคำเตือนที่เกี่ยวข้อง |
|
|
ขนาด | 1450 X 800 X 1400 (กว้าง X ลึก X สูง) |
|
|
น้ำหนัก | ประมาณ 300 กก |
คำแนะนำในการติดตั้ง
2.1 การถอดและการตรวจสอบ
1. ตรวจสอบว่าเครื่องมือได้รับบาดเจ็บหรือเสียหายระหว่างการขนส่งหรือไม่
2. ตรวจสอบว่าเครื่องมือคว่ำหรือไม่
3. ตรวจสอบว่าข้อกำหนดบนแผ่นป้ายของเครื่องมือสอดคล้องกับคำสั่งหรือไม่
4. ตรวจสอบรายการบรรจุว่าสอดคล้องกับสินค้าจริงหรือไม่
หากปรากฏการณ์ข้างต้นเกิดขึ้นโปรดอย่าใช้เครื่องมือและติดต่อเราได้ทันเวลา
2.2 กฎระเบียบด้านความปลอดภัย
1. ก่อนใช้เครื่องมือโปรดอ่านคู่มืออย่างละเอียดและทำความเข้าใจป้ายความปลอดภัยที่เกี่ยวข้องและขั้นตอนการใช้งานเพื่อความปลอดภัย
2. ตรวจสอบว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟสอดคล้องกับข้อกำหนดที่ระบุไว้บนแผ่นป้ายหรือไม่แหล่งจ่ายไฟต้องต่อสายดินอย่างดี
3. ผู้ที่ไม่ใช่มืออาชีพไม่ควรเปิดประตูหรือฝาครอบเครื่องมือเพื่อป้องกันไฟฟ้าช็อต
4. หน้าจอแผงหน้าปัดไม่สามารถขูดขีดด้วยของมีคมได้
5. ผู้ใช้จะต้องไม่เปลี่ยนวงจรหรือชิ้นส่วนของเครื่องมือด้วยตัวเองมิฉะนั้นการรับประกันคุณภาพจะไม่ถูกต้องและผู้ให้บริการจะไม่รับผิดชอบต่อผลที่ตามมา
2.3 ข้อกำหนดในการติดตั้ง
1. ควรวางเครื่องมือบนพื้นผิวงานที่ได้ระดับและมั่นคงหากมีความไม่สม่ำเสมอควรปรับเปลี่ยนก่อน
2. อุณหภูมิโดยรอบที่ใช้โดยเครื่องมือนี้คือ 25 ± 10 ° C และความชื้นสัมพัทธ์คือ 50 ± 30% RH
3. ควรเก็บเครื่องมือให้ห่างจากแหล่งความร้อนและการกัดกร่อน
4. เครื่องมือเชื่อมต่อกับแหล่งจ่ายไฟ 220V / 50Hz ± 10% พร้อมสายดินที่ดี
วิดีโอ
|
|
