เครื่องทดสอบแรงกระแทกทางกลภายนอก IEC / คะแนนการทดสอบของ IK / รหัส IK และพลังงานกระแทก
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | KingPo |
| ได้รับการรับรอง: | ISO17025 Calibration certificate |
| หมายเลขรุ่น: | IP-IK3000 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | To be quoted |
| รายละเอียดการบรรจุ: | แพ็คกล่องความปลอดภัยหรือกล่องไม้อัด |
| เวลาการส่งมอบ: | 30 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 100 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐาน: | IEC 60068 | มิติ: | 950 * 550 * 3000mm |
|---|---|---|---|
| โหมดการเปิดตัว: | เชิงกล | องค์ประกอบผลกระทบ: | ค้อนกระแทกกระแทก 2,5,10,20J 50J |
| ความสูงลดลง: | เครื่องชั่งแสดงผล | จุดกระแทก: | ปรับขึ้นและลง |
| แสงสูง: | abrasion resistance test machine,tv signal tester |
||
รายละเอียดสินค้า

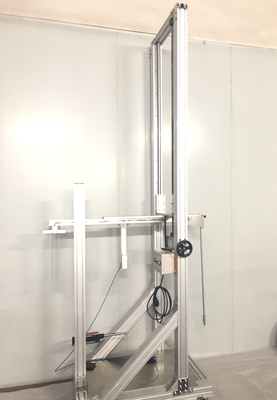

เครื่องทดสอบแรงกระแทกทางกลภายนอก IEC / คะแนนทดสอบ IK / รหัส IK และพลังงานกระแทก
มาตรฐาน
IEC60068-2-75 การทดสอบด้านสิ่งแวดล้อม - ส่วนที่ 2: การทดสอบ - การทดสอบ Eh: การทดสอบค้อน, IEC60068-2-63, IEC62262 องศาของการป้องกันโดยเปลือกสำหรับอุปกรณ์ไฟฟ้ากับผลกระทบทางกลภายนอก (รหัส IK), IEC60439-5 แรงดันต่ำ ชุดสวิตช์เกียร์และชุดควบคุมเกียร์ - ส่วนที่ 5: ข้อกำหนดเฉพาะสำหรับชุดประกอบสำหรับการจ่ายพลังงานในเครือข่ายสาธารณะ
ใบสมัคร
อุปกรณ์นี้เหมาะสำหรับการทดสอบแรงกระแทกทางกลกับตู้ไฟฟ้าและแผ่นโลหะอื่น ๆ เปลือกของตู้วัดแสงพลังงานที่ไม่ใช่โลหะ, สวิตช์สายเคเบิลสถานีย่อยและกล่องแยกสาย
ตัวอย่างทดสอบ
เปลือกของตู้วัดแสงไฟฟ้า, สวิตช์สายเคเบิลสถานีย่อยและกล่องแยกสายเคเบิลและอุปกรณ์ที่คล้ายกัน
ลักษณะ
อุปกรณ์ที่ใช้โครงสร้างรถยนต์สามารถเลื่อนไปทางซ้ายและขวาไปข้างหน้าและข้างหลังปรับความสูงของจุดกระแทกบนและล่างได้และปรับมุมกระแทกได้ 0-90 ° อุปกรณ์ดังกล่าวเป็นอุปกรณ์กระแทกลูกตุ้มพลังงานต่ำสำหรับ 2J ขึ้นไป
พารามิเตอร์
| แบบ | KP-IK3000 |
| ลูกตุ้ม | ความยาว: 1,000 มม.; เส้นผ่าศูนย์กลางภายนอก: 9 มม.; ความหนาของผนังท่อเหล็ก: 0.5 มม. องค์ประกอบของมวลที่เท่ากันกับองค์ประกอบผลกระทบ |
| จุดกระแทก | ปรับขึ้นและลง |
| องค์ประกอบผลกระทบ | ค้อนกระแทกกระแทก 2,5,10,20J 50J |
| ความสูงลดลง | เครื่องชั่งแสดงผล |
| โหมดการเปิดตัว | เชิงกล |
| มิติ | 950 * 550 * 3000mm |
ขนาดบรรจุ: 3060 * 1040 * 770
พลังงานกระแทก, มวลที่เท่ากันและตารางความสูงที่ลดลง
| พลังงาน / J | 2 | 5 | 10 | 20 | 50 |
| มวลเท่ากัน / กก | 0.5 | 1.7 | 5 | 5 | 10 |
| ความสูงลดลง± 1% มม | 400 | 300 | 200 | 400 | 500 |
หมายเหตุ: 1. ดูหมายเหตุใน IEC 60068-2-75 3.2.2 1. ในส่วนนี้พลังงาน (J) ถูกคำนวณโดยใช้ความเร่งมาตรฐานเนื่องจากแรงโน้มถ่วงของโลก (g) ปัดเศษขึ้นเป็นจำนวนเต็มที่ใกล้ที่สุดนั่นคือ 10m / s² | |||||
ประสานคุณสมบัติขององค์ประกอบที่โดดเด่น
| พลังงาน / เจ | ≤1 ± 10% | 2 ± 5% | 5 ± 5% | 10 ± 5% | 20 ± 5% | 50 ± 5% |
| มวลที่เท่ากัน± 2% กก | 0.25 (0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| วัสดุ | ใยสังเคราะห์ 1) | เหล็ก 2) | ||||
| R / มม | 10 | 25 | 25 | 50 | 50 | 50 |
| D / มม | 18.5 (20) | 35 | 60 | 80 | 100 | 125 |
| f / มม | 6.2 (10) | 7 | 10 | 20 | 20 | 25 |
| R / มม | - | - | 6 | - | 10 | 17 |
| ลิตร / มม | หากต้องการได้รับการปรับให้ตรงกับมวลเทียบเท่าดูภาคผนวกก | |||||
1) 85≤HRR≤100ความแข็ง Rockwell ตาม ISO2039-2 2) Fe490-2 ตามมาตรฐาน ISO1052; ค่าความแข็ง Rockwell ตามมาตรฐาน ISO6508 | ||||||
| หมายเหตุ - ค่าที่แสดงในวงเล็บสำหรับมวลที่เท่ากันและเส้นผ่านศูนย์กลางขององค์ประกอบที่โดดเด่นสำหรับค่าพลังงานเท่ากับหรือน้อยกว่า 1 J คือค่าในการทดสอบกระแสไฟฟ้า Ef ค่าที่อยู่ในการทดสอบเช่นนี้จะแสดงด้วยสำหรับพารามิเตอร์ทั้งสองนี้ เพื่อวัตถุประสงค์ในการประสานงานค่าในวงเล็บจะถูกลบทิ้งห้าปีนับจากการเผยแพร่มาตรฐานนี้ | ||||||
