มุมทดสอบเครื่องทำความร้อนสำหรับการทดสอบอุณหภูมิของผลิตภัณฑ์อิเล็กทรอนิกส์

รายละเอียดสินค้า

มุมทดสอบเครื่องทำความร้อนสำหรับการทดสอบอุณหภูมิของผลิตภัณฑ์อิเล็กทรอนิกส์

ข้อมูลผลิตภัณฑ์:

มุมวัดอุณหภูมิสอดคล้องกับข้อกำหนดมาตรฐานของ IEC60950-1: 2005. ได้รับการออกแบบและผลิตเพื่อให้สภาพแวดล้อมที่จำเป็นสำหรับการทดสอบอุณหภูมิที่เพิ่มขึ้นของทุกชนิดของผลิตภัณฑ์ไฟฟ้าไฟฟ้า สามารถปรับแต่งตามตัวอย่างการทดสอบต่างๆ

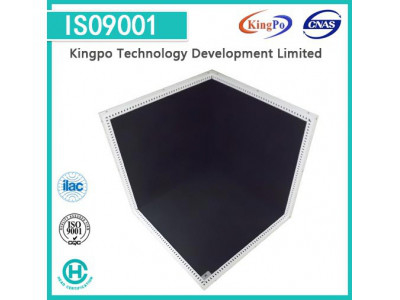

มุมทดสอบสีดำสำหรับการวัดอุณหภูมิสอดคล้องกับภาพสามมิติของไม้อัดสีดำที่มีเมทริกซ์ของหลุมละ 100 มม. ที่สามารถปรับวัดอุณหภูมิได้อย่างง่ายดายได้รับการออกแบบมาเป็นพิเศษสำหรับกรณีดังกล่าว

ขนาดของอุปกรณ์คือ: ฐาน 800 มม. x 1000 มม. และมีความสูง 1500 มม. ติดตั้งอยู่บนโครงสร้างที่มีล้อเลื่อนเพื่อให้สามารถเคลื่อนที่ได้

Thermocouples ของการวัดเป็นแบบโค้ง K ที่ติดตั้งอยู่ในกรณีเซรามิกและในตอนท้ายของการวัดพวกเขามีแผ่นทองแดงของØ15มม. และ 1 มม. ประกอบด้วยสายเคเบิลที่มีการปรับค่าความยาวตัวแปร (ตามความจำเป็น) พร้อมด้วยหัวต่อขั้วต่อที่มีการชดเชยประเภทมินิเพื่อเข้าสู่เครื่องวัดโดยตรง

มุมทดสอบ Blact สามารถใช้กับการทดสอบอุณหภูมิของผลิตภัณฑ์อิเล็กทรอนิกส์ทุกประเภทได้ตามข้อกำหนดด้านมาตรฐานของสภาพแวดล้อม

พารามิเตอร์ทางเทคนิค:

1. มาตรฐาน: IEC60335, IEC60065, IEC60950-1: 2005

2. เทอร์โมคัปเปิ้ล: เส้นผ่านศูนย์กลางของเทอร์โมคัปเปิ้ลน้อยกว่า 0.3 มิลลิเมตร นำเข้า K

พิมพ์; สีดำ

3. การจัดเตรียมเทอร์โมคัปเปิ้ล: สายทั้งหมดบนสายเชื่อมต่อ (ติดตั้งปลั๊กและปลั๊กแบบ Thermocouple)

4. ทองแดงแผ่นที่ใช้ในการวัดอุณหภูมิ: เส้นผ่านศูนย์กลาง 15 มิลลิเมตรและความหนา 1 มิลลิเมตร

5. ไม้อัด: หนา 20 มม. และด้านด้านหน้าจะทาสีเบอร์ลินสีดำและด้านหลังจะเป็นสีเทาด้านหลัง

6. ส่วนที่เคลื่อนย้ายได้: มี 4 ล้อแบบถอดได้ที่ด้านล่างของตัวเครื่อง

7. ความสูงของล้อประมาณ 100 มม. แผ่นด้านบนติดตั้งเบรคที่มีแบริ่งรับน้ำหนัก 15 กิโลกรัม

8. ระบบลาดตระเวนอุณหภูมิจำเป็นต้องมีการติดตั้งเพิ่มเติม
