ระบบทดสอบการสั่นสะเทือนทางไฟฟ้าสถิตการเคลื่อนที่ขนาดใหญ่หรือแนวนอน

ระบบทดสอบการสั่นสะเทือนทางไฟฟ้าสถิตการเคลื่อนที่ขนาดใหญ่หรือแนวนอน

ขั้นต่ำ: 1
ราคา: To be quoted
การบรรจุแบบมาตรฐาน: กล่องกระดาษนิรภัยหรือกล่องไม้อัด
ระยะเวลาการจัดส่ง: 7 วันทำการ
วิธีการจ่ายเงิน: T/T
ความสามารถในการจําหน่าย: 50 ชิ้นต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด
จีน
ชื่อแบรนด์
kingpo
ได้รับการรับรอง
iso9001 ce
หมายเลขรุ่น
ev203
ชื่อ:
ระบบทดสอบการสั่นสะเทือน
เน้น:

อุปกรณ์ทดสอบการเพิ่มขึ้นของอุณหภูมิ

,

อุปกรณ์ทดสอบหลอดไฟ LED

,

ระบบทดสอบการสั่นสะเทือนด้วยไฟฟ้า

คําอธิบายสินค้า



ระบบทดสอบการสั่นสะเทือนด้วยไฟฟ้า





ฉัน. แอปพลิเคชันผลิตภัณฑ์

การทดสอบการสั่นสะเทือนเป็นกระบวนการที่น่าตื่นเต้นหรือน่าตกใจบางส่วนหรืออุปกรณ์เพื่อสังเกตปฏิกิริยาในสภาพแวดล้อมจริง การทดสอบการสั่นสะเทือนถูกนำไปใช้อย่างกว้างขวางในหลายสาขาตั้งแต่แผงวงจรเครื่องบินเรือจรวดขีปนาวุธยานยนต์เครื่องใช้ในครัวเรือนและผลิตภัณฑ์อุตสาหกรรมอื่น ๆ



Kingpo สามารถเสนอข้อเสนอการสั่นสะเทือนและการทดสอบทั้งหมดให้คุณและให้ใบรับรองคุณภาพของผลิตภัณฑ์ตามมาตรฐานระดับชาติและระดับนานาชาติรวมถึง GB, GJB, UL, JIS, DIN, ISO-มาตรฐาน BS, MIL, IEC และ ASTM

ii. สูตรการเลือกประเภทของตัวสั่นและแผนภาพโครงสร้างของการสั่นสะเทือนเครื่องกำเนิดไฟฟ้า

เงื่อนไขการทดสอบที่ บริษัท ของคุณจัดเตรียมไว้

ประเภททดสอบ:Sine Sweep;สุ่ม;

ช่วงการตอบสนองความถี่: 2 ถึง 3000Hz

สูตร: a (g) = (2πf) 2dcm/980A = 0.002DMMF2d = a/0.002f2

F = M (kg) × A (G)

ระบบทดสอบการสั่นสะเทือนทางไฟฟ้าสถิตการเคลื่อนที่ขนาดใหญ่หรือแนวนอน 0

iii. หลักการบล็อกไดอะแกรมของอุปกรณ์

ระบบทดสอบการสั่นสะเทือนทางไฟฟ้าสถิตการเคลื่อนที่ขนาดใหญ่หรือแนวนอน 1

ระบบทดสอบการสั่นสะเทือนทางไฟฟ้าสถิตการเคลื่อนที่ขนาดใหญ่หรือแนวนอน 2



iv. การกำหนดค่าอุปกรณ์

รายการ การกำหนดค่า จำนวน
1. เครื่องปั่น
  เครื่องกำเนิดไฟฟ้าการสั่นสะเทือนของแม่เหล็กไฟฟ้า VG1000-50 1 ชุด
  BL-1000 เครื่องเป่าทำความเย็น (รวมถึง silencer) 1 ชุด
  VT660 ตารางแนวตั้ง 600x600 มม.
  H0606 ตารางสลิปแนวนอน 600x600 มม. 1 ชุด
  ระบบกึ่งกลางอัตโนมัติของเกราะ 1 ชุด
2. แอมพลิฟายเออร์พลังงานสวิตช์ดิจิตอล
  แอมพลิฟายเออร์สวิตช์ดิจิตอล AMP12K 1 ชุด
  ระบบป้องกันเซอร์โว 1 ชุด
  แหล่งจ่ายไฟกระตุ้น 1 ชุด
3. ตัวควบคุมการสั่นสะเทือนแบบดิจิตอล (ตู้เครื่องมือในตัว)
  หน่วยหลักของคอนโทรลเลอร์การสั่นสะเทือนแบบดิจิตอล 1 ชุด
  เซ็นเซอร์เร่งความเร็วระบบ 1 ชิ้น
  คอมพิวเตอร์ควบคุม 1 ชุด
  ดิสก์การติดตั้งซอฟต์แวร์ควบคุม 1 ชุด
4. อุปกรณ์เสริมที่แนบมา
  สายเคเบิลส่วนขยายและท่อท่อ 1 ชุด
  คำแนะนำการดำเนินงานรายงานการตรวจสอบใบรับรองคู่มือการบำรุงรักษา ฯลฯ 1 ชุด
  เครื่องมือพิเศษที่แนบมา 1 ชุด
  การสั่นสะเทือนแท่งก้าน / สตริปโฮลดาวน์ 1 ชุด



V. พารามิเตอร์ทางเทคนิค

พารามิเตอร์ของเครื่องกำเนิดไฟฟ้าการสั่นสะเทือนของ VG1000-50
สูงสุด แรงไซน์ 1,000kg.f Peak (10,000 n)
สูงสุด แรงสุ่ม 1,000kg.f r.ms (10,000 n)
สูงสุด แรงกระแทก 2000kg.f Peak (20000 N)
ช่วงความถี่ 2 - 3000 Hz
สูงสุด การกำจัด 51 มม. pp
สูงสุด ความเร็ว 2m/s
สูงสุด การเร่งความเร็ว 100G (980 m/s2)
สูงสุด โหลด (ไซน์) f = ma
5G (49 m/s2) 10G (98 m/s2) 20G (196 m/s2) 30G (294 m/s2)
190 กิโลกรัม 90 กิโลกรัม 40 กิโลกรัม 23 กิโลกรัม
ความถี่เรโซแนนซ์ลำดับแรก 3200 Hz ± 5%
โหลดที่มีประสิทธิภาพ 300 กิโลกรัม
ความถี่การแยกการสั่นสะเทือน 2.5 Hz
เส้นผ่านศูนย์กลางของเกราะ ф240มม.
มวลชน 10 กิโลกรัม
สกรูโต๊ะ 16 × M10
ฟลักซ์รั่วไหล <10gauss
ช่วงเวลาที่ผิดปกติที่อนุญาต 300n.m
มิติเครื่องปั่น 890 × 750 × 850 มม.
น้ำหนักอุปกรณ์ ประมาณ 2,000 กิโลกรัม
แอมป์-12K Digital Switch Power Amplifier
กำลังขับ 12kVa
แรงดันเอาต์พุต 100V
กระแสเอาต์พุต 100A
ประสิทธิภาพของเครื่องขยายเสียง ≥90%
การสลับความถี่ 116khz
อัตราส่วนสัญญาณต่อเสียงรบกวน ≥65dB
เสียงรบกวน ≤70dB
ขนาดแอมพลิฟายเออร์ 880 × 590 × 1275 มม.
ระบบป้องกันเซอร์โว
ฟังก์ชั่น: อุณหภูมิ, ความดันอากาศ, การเคลื่อนที่มากเกินไป, แรงดันไฟฟ้าเกิน, กระแสเกิน, อินพุตต่ำกว่าแรงดัน, ความผิดภายนอก, แหล่งจ่ายไฟควบคุม, ความผิดพลาดในตรรกะ, การสูญเสียเฟสอินพุต ฯลฯ
VCS คอนโทรลเลอร์การสั่นสะเทือนแบบดิจิตอล-2
การกำหนดค่าฮาร์ดแวร์: อินพุต 2 ช่องทางเอาต์พุต 1 ช่องทาง
คอมพิวเตอร์ควบคุม 1 ชุด
เซ็นเซอร์เร่งความเร็วห้องทดลอง

ช่วงความถี่:0.5ถึง7000Hz

ความไว: 30pc/g

ช่วงอุณหภูมิ: -40 ℃ถึง 160 ℃

VT660 แนวตั้ง Tสามารถ
วัสดุ อลูมิเนียมอัลลอย
มิติ 600 × 600 มม.
การแก้ไขหลุม M10 ที่ทนทานและทนต่อการสึกหรอของสกรูสกรูสกรูสกรู
ความถี่ในการใช้งาน Sine: 500Hz สุ่ม: 1000Hz
น้ำหนัก 35 กิโลกรัม
H0606 ตามแนวนอน ลื่น Tสามารถ
วัสดุ อลูมิเนียมอัลลอย
มิติ 600 × 600 มม.
การแก้ไขหลุม M10 ที่ทนทานและทนต่อการสึกหรอของสกรูสกรูสกรูสกรู
ความถี่ในการใช้งาน Sine: 500Hz สุ่ม: 1000Hz
น้ำหนัก 40 กิโลกรัม
BL-1000 เครื่องเป่าทำความเย็น (รวมถึง silencer)
พลังเป่าลม: 4kW
อัตราการไหล 22m3/นาที
ข้อกำหนดทางไฟฟ้า:
แหล่งจ่ายไฟ AC สามเฟส 380V/50Hz, 25kVA
อัดอากาศ 0.6MPA
ความต้านทานต่อภาคพื้นดิน ≤4Ω





VI. ความรู้เบื้องต้นเกี่ยวกับประสิทธิภาพของอุปกรณ์

6.1 ตารางการสั่นสะเทือน VG1000-50

6.1.1 เกราะ

ตารางการสั่นสะเทือนนั้นมาพร้อมกับเกราะและเกราะที่ผ่านการประมวลผลด้วยตนเองระบบสนับสนุนการโหลดนิวเมติกโฟโตอิเล็กทริกและคู่มือตามแนวแกนสองแบริ่ง คู่มือคู่แบกมีฟังก์ชั่นพิเศษ มันมีความทนทานที่ยอดเยี่ยมและสามารถลดการข้ามแบบไดนามิกและการหมุนในกระบวนการทดสอบการสั่นสะเทือน

6.1.2 ขดลวดกระตุ้น

มันเป็นโครงสร้างวงจรแม่เหล็กคู่ที่มีการรั่วไหลของฟลักซ์ต่ำและสนามแม่เหล็กสม่ำเสมอ

6.1.3 พื้นผิวโต๊ะ

เทคโนโลยีการระบายสีฟอสเฟตและยานยนต์ขั้นสูงถูกนำไปใช้เพื่อให้พื้นผิวต้านทานการสึกหรอและการเกิดสนิมเป็นเวลานาน

6.1.4 การระบายความร้อนของตาราง

โครงสร้างอากาศเข้าที่มีเครื่องเป่าลมรบกวนต่ำและใช้ตารางที่ได้รับการปรับปรุงขดลวดกระตุ้นนั้นเป็นท่อของเซลล์, วงแม่เหล็กกลางเป็นท่อแยกสองชั้นดังนั้นการออกแบบท่อใหม่จะถูกนำไปใช้เพื่อเพิ่มเอฟเฟกต์การระบายความร้อน

6.2 แอมป์ SA Digital Switch Power

เทคโนโลยี MOSFET หรือ IGBT ที่มีประสิทธิภาพที่เชื่อถือได้ใช้สำหรับแอมพลิฟายเออร์ SA Digital Switch Power

. ความมั่นคงและความน่าเชื่อถือสูง

ข. ความสอดคล้องกับข้อกำหนดมาตรฐาน“ CE” ของสหภาพยุโรป

ค. แอมพลิฟายเออร์พลังงานมีอัตราส่วนสัญญาณต่อเสียงสูงเนื่องจากใช้เทคโนโลยีการปรับความกว้างของพัลส์ความถี่สองเท่าของไซน์

d. ประสิทธิภาพการสลับนั้นสูงเนื่องจากใช้หลักการการทำงานของแหล่งจ่ายไฟสลับ

ก. ใช้เทคโนโลยีการแชร์ปัจจุบันอิเล็กทรอนิกส์อัตโนมัติ

f. ความปลอดภัยที่ดี

6.3 ระบบป้องกันเซอร์โว

มันมีฟังก์ชั่นการป้องกันที่สมบูรณ์รวมถึงแรงดันไฟฟ้าเกินกริด, ต่ำกว่าแรงดัน, การสูญเสียเฟส, ความผิดพลาดของตรรกะ, การนำโมดูลพลังงานผ่านอุณหภูมิเกินอุณหภูมิเอาท์พุทกระแสไฟฟ้ามากเกินไปเอาท์พุทแรงดันไฟฟ้าเกินค่าแหล่งจ่ายไฟ

6.4 แพลตฟอร์มการขยายแนวตั้ง

แพลตฟอร์มขยายมักจะใช้เป็นแพลตฟอร์มการติดตั้งขนาดใหญ่ของตัวอย่างซึ่งสามารถเป็นสี่เหลี่ยมจัตุรัสกลมหรือกำหนดโดยผู้ใช้ เพื่อลดผลกระทบแบบไดนามิกบนแพลตฟอร์มขยายแพลตฟอร์มที่ขยายทั้งหมดจะต้องได้รับการวิเคราะห์ความถี่โมดอลโดยการสร้างแบบจำลองและแพลตฟอร์มเหล่านี้ทำจากโลหะผสมแมกนีเซียมและติดกับวัสดุทำให้หมาด ๆ

6.5 ระบบศูนย์กลางโฟโตอิเล็กทริกอัตโนมัติ

มันจะปรับตำแหน่งของเกราะโดยอัตโนมัติเพื่อให้อยู่ในสถานะสมดุล ระบบศูนย์กลางอัตโนมัติใช้เพื่อให้แน่ใจว่าเกราะอยู่ตรงกลางในระหว่างกระบวนการโหลดและขนถ่าย

6.6 โต๊ะสลิปฟิล์มน้ำมันแนวนอน

ตารางสลิปแนวนอนได้รับการออกแบบให้มีช่วงเวลาที่เอียงสูงและข้อ จำกัด ด้านข้าง แนวคิดการออกแบบนี้รวมกับตารางสลิปแนวนอนมาตรฐานเพื่อเปิดใช้งานขีด จำกัด ช่วงเวลาที่มีไดนามิกสูงและรักษาคุณสมบัติการทำให้หมาด ๆ ฟิล์มน้ำมันคู่มือ ตารางสลิปแนวนอนประกอบด้วยรองเท้าแตะ, ขั้วต่อ, แผ่นหินแกรนิตธรรมชาติ, ฐานสลิปแนวนอนและแหล่งน้ำมันอิสระ

ระบบทดสอบการสั่นสะเทือนทางไฟฟ้าสถิตการเคลื่อนที่ขนาดใหญ่หรือแนวนอน 3







-บทนำสู่คอนโทรลเลอร์การสั่นสะเทือนแบบดิจิตอล

ตัวควบคุมการสั่นสะเทือนเป็นระบบโครงสร้างการกระจายขั้นสูงและการควบคุมวงปิดสามารถทำได้โดยโปรเซสเซอร์ DSP พีซีเป็นอิสระจากวงควบคุมเพื่อให้แน่ใจว่าระบบควบคุมแบบเรียลไทม์และมีประสิทธิภาพสูงเพื่อตอบสนองต่อการเปลี่ยนแปลงของระบบทดสอบในเวลาที่เหมาะสมและรวดเร็ว โปรเซสเซอร์ DSP แบบลอยตัว 32 บิตที่มีความถี่หลักสูงถึง 300MHz และความละเอียด 24 บิต ADC/DAC ใช้สำหรับฮาร์ดแวร์ในการประสานงานกับการกรองดิจิตอลแบบลอยตัวแบบลอยตัวสูงและเทคโนโลยีการออกแบบเสียงรบกวนต่ำของวงจรฮาร์ดแวร์ ช่วงการควบคุมแบบสุ่มแบบไดนามิกของคอนโทรลเลอร์มากกว่า 90dB และอัตราส่วนสัญญาณต่อสัญญาณรบกวนมากกว่า 100dB

7.1 คุณสมบัติของคอนโทรลเลอร์การสั่นสะเทือน

. ประสิทธิภาพและความน่าเชื่อถือสูง

การควบคุมแบบวงปิดสามารถทำได้โดยโปรเซสเซอร์ DSP พีซีเป็นอิสระจากการควบคุมลูปเพื่อให้แน่ใจว่าระบบควบคุมแบบเรียลไทม์และมีประสิทธิภาพสูงเพื่อตอบสนองต่อการเปลี่ยนแปลงใด ๆ ของระบบทดสอบอย่างรวดเร็วและรวดเร็ว ช่องสัญญาณอินพุตทั้งหมดมาพร้อมกับ ADC ที่มีความละเอียด 24 บิตการออกแบบฮาร์ดแวร์เสียงรบกวนต่ำและการจำลองในตัว

ข. การทำงานง่ายๆ

ซอฟต์แวร์แอปพลิเคชันที่ใช้ Windows มีการทำงานที่สะดวกและฟังก์ชั่นเสริมมากมาย งานทดสอบที่ซับซ้อนและน่าเบื่อสามารถกลายเป็นเรื่องง่ายโดยการชี้นำอัตโนมัติด้วยฟังก์ชั่นระบบที่แข็งแกร่งและรายงานการทดสอบฟังก์ชั่นการสร้างระบบอัตโนมัติของระบบ พารามิเตอร์การทดสอบได้รับการตั้งค่าอย่างมากมายและอย่างจริงจังและซอฟต์แวร์แอปพลิเคชันสามารถเชื่อมต่ออย่างแน่นหนาและมีความกลมกลืนกับคอมพิวเตอร์โดยอินเทอร์เฟซ USB2.0

ค.ฟังก์ชั่นที่แข็งแกร่งและความยืดหยุ่น

คอนโทรลเลอร์การสั่นสะเทือนเป็นแพลตฟอร์มควบคุมการสั่นสะเทือนที่มีฟังก์ชั่นที่แข็งแกร่งและสามารถทำงานที่ซับซ้อนได้มากมาย บนแพลตฟอร์มฮาร์ดแวร์เดียวกันสามารถกำหนดค่าซอฟต์แวร์แอปพลิเคชันประเภทต่าง ๆ เพื่อให้งานการวิเคราะห์เสร็จสมบูรณ์เพื่อให้ตรงตามข้อกำหนดการทดสอบและการวิเคราะห์ที่แตกต่างกันของคุณ คอนโทรลเลอร์อยู่ภายใต้การออกแบบแบบแยกส่วน ฮาร์ดแวร์และซอฟต์แวร์ที่สอดคล้องกันสามารถกำหนดค่าตามข้อกำหนดของผู้ใช้ที่แตกต่างกันเพื่อตอบสนองความต้องการของผู้ใช้ที่แตกต่างกัน

d- ความปลอดภัยของการทดสอบ

การควบคุมสัญญาณที่ขนาดต่ำสามารถให้ได้โดยคอนโทรลเลอร์เพื่อให้ได้ตัวอย่างของการควบคุมการสั่นสะเทือนของระบบ วิธีนี้สามารถช่วยให้วิศวกรทดสอบระดับเสียงรบกวนล่วงหน้าและเข้าใจฟังก์ชั่นการถ่ายโอนและคุณสมบัติอื่น ๆ ของระบบ การตรวจสอบความปลอดภัยหลายอย่างและการเชื่อมต่อกันสามารถรับประกันความปลอดภัยของผู้ประกอบการทดสอบตัวอย่างและอุปกรณ์บนตารางการสั่นสะเทือนในระดับสูงสุด ปุ่มหยุดที่สร้างขึ้นในระบบสามารถกดได้ทันทีเพื่อสิ้นสุดการทดสอบในกรณีที่มีความผิดปกติใด ๆ ของระบบ

ก.การสร้างรายงานการทดสอบ

รองรับรายงานการทดสอบการสร้างการสร้างอย่างรวดเร็วในรูปแบบ Word หรือรูปแบบ PDF โดยการกดปุ่มและคุณจะต้องคลิกปุ่มสร้างรายงานเพื่อรับผลการทดสอบปัจจุบัน ครอบคลุมคำอธิบายของฟังก์ชั่นการควบคุมการทดสอบพื้นฐานและพารามิเตอร์การตั้งค่าการทดสอบเฉพาะและการควบคุมเส้นโค้งสเปกตรัมเป้าหมายและเส้นโค้งของโดเมนเวลาทดสอบและโดเมนความถี่ ดังนั้นจึงช่วยให้คุณแก้ไขและจัดทำรายงานการทดสอบตามข้อกำหนดรายงานการทดสอบที่แตกต่างกันพิมพ์รายงานโดยตรงและดูตัวอย่างและส่งรายงานทางบรรทัด



7.3 คำอธิบายฟังก์ชั่นของคอนโทรลเลอร์การสั่นสะเทือนแบบดิจิตอล

การควบคุมแบบสุ่ม (สุ่ม)

ตามแผนภูมิสเปกตรัมพลังงานที่กำหนดโดยผู้ใช้ (จัดทำโดยตัวแก้ไขสเปกตรัมเป้าหมาย) การควบคุมแบบสุ่มจะดำเนินการโดยวิธีการถ่ายโอนฟังก์ชันสมดุลสำหรับการส่งสัญญาณแบบสุ่มแบบเกาส์เซียนอย่างต่อเนื่อง อัลกอริทึมการควบคุมตัวเองในตัวสามารถตอบสนองต่อความถี่ไม่เชิงเส้นเรโซแนนซ์และการเปลี่ยนแปลงโหลดของระบบได้อย่างรวดเร็ว

ช่วงความถี่: 0 ถึง 4800Hz ขยายได้ถึง 18750Hz

ความละเอียด: 100, 200, 400, 800, 1600, 3200 สายสเปกตรัม

ช่วงการควบคุมแบบไดนามิก:> 90dB

กลยุทธ์การควบคุม: การควบคุมช่องทางเดียว, ค่าเฉลี่ยถ่วงน้ำหนัก, สูงสุด ค่าและขั้นต่ำ ค่า

ระบบทดสอบการสั่นสะเทือนทางไฟฟ้าสถิตการเคลื่อนที่ขนาดใหญ่หรือแนวนอน 4



การควบคุมไซน์ (ไซน์)

Sine ให้สัญญาณการกวาดความถี่ไซน์ของมวลจำลองและควบคุมขนาดของคลื่นไซน์ มันสามารถใช้ในการตั้งค่าขนาดที่อยู่อาศัยและความถี่ที่อยู่อาศัยและกำหนดระยะเวลาที่อยู่อาศัยโดยการตั้งค่าเวลาหรืออายุการใช้งานสัญญาณไซน์

ช่วงความถี่: 1Hz ถึง 5000Hz ขยายได้ถึง 10,000Hz

เวลาวงปิด: 5 มิลลิวินาที

การบิดเบือนฮาร์มอนิก: <-100db

โหมดการกวาดความถี่: การกวาดความถี่เชิงเส้น: 0 ถึง 6000 Hz/นาที

การกวาดความถี่ลอการิทึม: 0 ถึง 100 ต.ค./นาที

ทิศทางการกวาดความถี่: การกวาดความถี่ขึ้นและลง

ระยะเวลาการกวาดความถี่: ความถี่และเวลาสำหรับการกวาดความถี่สามารถตั้งค่าได้ระบบทดสอบการสั่นสะเทือนทางไฟฟ้าสถิตการเคลื่อนที่ขนาดใหญ่หรือแนวนอน 5



ช็อตคลาสสิก

วิธีการถ่ายโอนวิธีการสมดุลถูกนำมาใช้เพื่อรองรับคลื่นกึ่งซีนส์, รูประฆัง, คลื่นสี่เหลี่ยม, คลื่นสี่เหลี่ยมคางหมู, คลื่นฟันเลื่อยก่อน, คลื่น, คลื่นฟันที่เห็นหลังสูงสุดและคลื่นสามเหลี่ยม ผู้ใช้สามารถป้อนค่าพัลส์สูงสุดตามที่ต้องการ ระยะเวลาชีพจรคือ 0.5 ถึง 3000ms

สูงสุด ความกว้างการวิเคราะห์ความถี่คือ 18750Hz

ขนาดเฟรม: มากที่สุด 16384

มาตรฐานที่ใช้บังคับ: MIL-STD-810 (มาตรฐานการทหารของสหรัฐอเมริกา), มาตรฐาน ISO และค่า จำกัด การควบคุมการหยุดชะงักระบบทดสอบการสั่นสะเทือนทางไฟฟ้าสถิตการเคลื่อนที่ขนาดใหญ่หรือแนวนอน 6

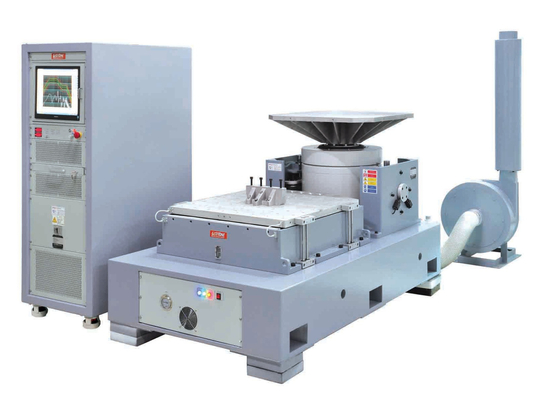

- ภาพอุปกรณ์

ระบบทดสอบการสั่นสะเทือนทางไฟฟ้าสถิตการเคลื่อนที่ขนาดใหญ่หรือแนวนอน 7

ระบบทดสอบการสั่นสะเทือนทางไฟฟ้าสถิตการเคลื่อนที่ขนาดใหญ่หรือแนวนอน 8

ระบบทดสอบการสั่นสะเทือนทางไฟฟ้าสถิตการเคลื่อนที่ขนาดใหญ่หรือแนวนอน 9

คำถามที่พบบ่อย
1. คุณภาพของผู้ทดสอบของคุณได้อย่างไร?

1) เราเป็นผู้ผลิตอุปกรณ์ทดสอบชั้นนำในประเทศจีนด้วยประสบการณ์การส่งออกผู้ทดสอบมากกว่าสิบปี

2). เครื่องทดสอบทั้งหมดที่เราให้ไว้จะได้รับการสอบเทียบโดยทีมวิศวกรมืออาชีพของเราหรือห้องปฏิบัติการ ISO17025 พร้อมใบรับรองการทดสอบและรายงาน

3). เราได้รับการตรวจสอบอุปกรณ์ทดสอบอุปกรณ์ของ Bureau Veritas Group, TUV Rheinland, บริการผลิตภัณฑ์ TUV, ห้องปฏิบัติการ UL, SGS, Intertek ฯลฯ



2. สั่งซื้ออุปกรณ์ของคุณอย่างไร?

1). ติดต่อเราก่อนเพื่อยืนยันพารามิเตอร์เทคนิคเครื่องทดสอบ;

2). Kingpo Team อ้างและเจรจา;

3). คำสั่งยืนยันลูกค้าชำระเงินดาวน์

4) การผลิตเริ่มต้น

5). รายละเอียดยืนยันก่อนส่งมอบ;

6). ลูกค้าชำระเงินยอดคงเหลือ;

7). การจัดส่งอุปกรณ์จัดเรียง;

8). หลังจากบริการขาย;



3. แล้วการขนส่งล่ะ?
ทีมงานของเราให้ข้อเสนอด้วยวิธีการขนส่งที่หลากหลายคุณสามารถเลือกวิธีที่สะดวกและแข่งขันได้มากที่สุดสำหรับคุณเรามีประสบการณ์การส่งออกมากกว่าสิบปีและจะทำให้ดีที่สุดเพื่อประหยัดค่าใช้จ่ายในการจัดส่งของลูกค้า



4. เกี่ยวกับบริการหลังการขายอย่างไร?

เรามีทีมงาน A/S ENGINNER มืออาชีพพวกเขาทั้งหมดมีประสบการณ์มากกว่า 15 ปีเราให้ระยะเวลาการรับประกันหนึ่งปีและบริการซ่อมแซมระยะยาวตลอดชีวิตสำหรับผู้ทดสอบ คำติชม A/S ให้ภายใน 24 ชั่วโมง



5. วิธีการชำระเงินของคุณคืออะไร?

เราต้องการการชำระเงินล่วงหน้า 100% ก่อนส่งมอบและยอมรับการชำระเงินด้วยบัตรเครดิตขอให้ติดต่อทีมงานของเราเพื่อขอการเจรจาเพิ่มเติม



6. การรับประกันอุปกรณ์ของคุณคืออะไร?

โดยปกติเราจะให้ระยะเวลาการรับประกันหนึ่งปียินดีต้อนรับที่จะติดต่อทีมงานของเราสำหรับการเจรจาเพิ่มเติมหากคุณต้องการระยะเวลาการรับประกันนานขึ้น



7. คุณมีตัวแทนขายในตลาดท้องถิ่นของเราหรือไม่?

เรามีตัวแทนขายมากกว่า 60 ประเทศยินดีต้อนรับติดต่อทีมของเราสำหรับรายละเอียดเพิ่มเติม
