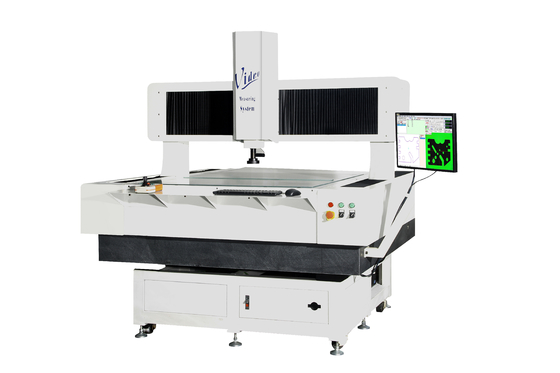

CCD สองมิติ + TUBE เครื่องวัดขนาดรูปภาพ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | KingPo |
| ได้รับการรับรอง: | Calibration Certificate |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | To be quoted |
| รายละเอียดการบรรจุ: | กล่องกระดาษนิรภัยหรือกล่องไม้อัด |
| เวลาการส่งมอบ: | ทำงาน 40 วัน |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| เครื่องถูกต้อง: | 4 + L / 250 มม | เครื่องอ่านค่าระดับแสงแบบสามแกน: | 0.001mm |
|---|---|---|---|
| ความสูงของชิ้นงาน: | 200 มม. | ชิ้นส่วนโลหะแผ่น: | สีเคลือบผง |
| เลนส์ซูม: | ประมาณ 30-230X | จำนวนงาน: | น้ำหนักสูงสุด 30 กก |
| แหล่งจ่ายไฟ: | 220V / 15A | อุณหภูมิการทำงาน: | 20 ° C + 2 ° C |
| เลนส์ใกล้ตา: | 1 ครั้ง | แก้วแบน: | 1 |
| เน้น: | เครื่องวัดพิกัดเครื่อง metallographic,metallographic machine |
||
รายละเอียดสินค้า
เครื่องมือวัดขนาดภาพแบบสองมิติความแม่นยำสูงอัตโนมัติชิ้น | อธิบาย | ลักษณะ | ข้อมูลจำเพาะ | QTY | บันทึก |
| 1 | ระบบโฮสต์ | โครงสร้างหลัก | ฐานหินแกรนิต | 1 | |
| วิธีการถ่ายโอน | ทางรถไฟพร้อมรางราง | 1 | |||
| 2 | ระบบภาพ | CCD + TUBE | US TEO High Definition Color CCD ใช้เลนส์ซูม 0.7-4.5 ด้วยตนเอง | 1 | หน้าต่างภาพคู่พร้อมการนำทางด้วยภาพ |
| พื้นผิว + แสงด้านล่าง | ไฟ LED ปรับผิวขาว + ปรับแสงด้านล่าง | 1 | |||
| 3 | ระบบซอฟต์แวร์ | AVM2.5D ซอฟต์แวร์การวัดสองมิติ | กล่องถ่ายโอนข้อมูล + รหัสผ่านล็อค + แผ่นซีดีสำหรับติดตั้ง + คู่มือการใช้งาน | 1 | |
| 4 | คอมพิวเตอร์พิเศษ | หน้าจอหลักของเจ้าบ้าน 21 นิ้ว | INTEL Dual Core + 4GB + 500G HDD + จอ LCD 21 นิ้ว | 1 |
คุณสมบัติของเครื่อง:
●ให้การควบคุมด้วยจอยสติ๊กด้วยตนเองและ 3 แกน หลังจากชิ้นงานได้รับการตั้งโปรแกรมแล้วจะสามารถทำการวัดได้โดยอัตโนมัติและส่งออกรายงานโดยอัตโนมัติ
●การเขียนโปรแกรม CNC ทำได้ในโหมดอาร์เรย์เพื่อเพิ่มประสิทธิภาพในการเขียนโปรแกรม
●เลนส์สามารถเปลี่ยนขนาดและการโฟกัสอัตโนมัติได้โดยอัตโนมัติตามการเขียนโปรแกรม CNC (ไม่จำเป็น)
●แหล่งกำเนิดแสง LED สามารถแปลงความสว่างได้โดยอัตโนมัติตามการเขียนโปรแกรม CNC เพื่อหลีกเลี่ยงข้อผิดพลาดในการวัดเนื่องจากการเปลี่ยนแปลงของแสง
●ผลการวัดสามารถตั้งค่าเป็นขีด จำกัด บนและล่าง OK หรือ NG จะปรากฏเป็นสีเขียวหรือสีแดง
●มาพร้อมกับ SPC เพื่อจัดหาค่า CPK สำหรับการอ้างอิง
●สามารถเชื่อมต่อภาพทั้งหมดของสิ่งประดิษฐ์การถ่ายภาพ
●ภาพถูกค้นหาโดยอัตโนมัติเพื่อหาขอบเพื่อหลีกเลี่ยงข้อผิดพลาดในการมองเห็น ความสูงสามารถวัดได้จากหัววัด (อุปกรณ์เสริม)
●สามารถจัดเก็บกราฟิกกราฟิกและภาพกราฟิกชิ้นงานไว้ในไฟล์ DXF สำหรับการแก้ไข CAD
●สร้างรายงาน WORD / EXCEL โดยอัตโนมัติและกำหนดรูปแบบรายงานโดยอัตโนมัตินำเข้าผลการวัด
●ข้อมูลการวัดสามารถนำเข้าโดยอัตโนมัติในรูปแบบที่ลูกค้าทำ
●ให้การวัดมิติทางเรขาคณิตการคำนวณความทนทานและกราฟิก
●แสดงชิ้นส่วนความแม่นยำต่างๆ ข้อมูลการวัดสามารถเก็บและระบายออกได้ตลอดเวลา
●ฟังก์ชันการขัดสีที่ยอดเยี่ยมการลบภาพที่รวดเร็วด้วยภาพเสี้ยนหรือรอยด่างและการเก็บรวบรวมข้อมูลการวัดอย่างถูกต้อง
●จัดหาเครื่องมือค้นหาขอบภาพ จุดเส้นกล่องแวดวงและส่วนโค้งสามารถค้นหาขอบได้อย่างรวดเร็ว
●สภาพแวดล้อมการทำงานภาษาจีนและภาษาอังกฤษ
พารามิเตอร์ทางเทคนิค:
รุ่น:
WH - 7060 - CNC
จังหวะการทำงาน X: 600 มม., Y: 700 มม
มิติภายนอก 1500x1600mmx1800mm (X x Y)
น้ำหนัก 1800 กิโลกรัม
WH - 8070 - CNC
จังหวะการทำงาน X: 700 มม., Y: 800 มม
มิติภายนอก 1500x2000mmx1950mm (X x Y)
น้ำหนัก 2100 กิโลกรัม
WH - 1080 - CNC
จังหวะการทำงาน X: 800 มม., Y: 1000 มม
มิติภายนอก 1600x2100mmx2000mm (X x Y)
น้ำหนัก 2500 กิโลกรัม
WH - 1210 - CNC
จังหวะการทำงาน X: 1000mm, Y: 1200mm
มิติภายนอก 1750x2350mmx2000mm (X x Y)
น้ำหนัก 3800 กิโลกรัม
WH - 1612 - CNC
จังหวะการทำงาน X: 1200mm, Y: 1600mm
มิติภายนอก 2050x2800mmx2000mm (X x Y)
น้ำหนัก 5000 กิโลกรัม
WH - 2018 - CNC
จังหวะการทำงาน X: 1800mm, Y: 2000mm
มิติภายนอก 2800x2950mmx2000mm (X x Y)
น้ำหนัก 6500 กิโลกรัม
ข้อมูลจำเพาะ:
1. ความแม่นยำของเครื่องจักร: 4 + L / 250 มม.
2. การอ่านความละเอียดของตัวอ่านแบบออปติคัลสามแกน: 0.001 มม.
3. ความสูงของชิ้นงาน: 200 มม.
4. แผ่นเคลือบด้วยผงเคลือบ
5. เลนส์ซูม (ตัวคูณ): ประมาณ 30-230x (ประมาณ 5.3 ~ 0.8 มิลลิเมตรในมุมมองของวัตถุ) (ตัวคูณที่ใหญ่ขึ้น, เล็กกว่ามุมมองของวัตถุ)
6. แว่นสายตา 1 ครั้ง
7. กระจกแบนแก้วแก้ไขแต่ละชิ้น
8. ภาระงาน: โหลดสูงสุดของชิ้นทดสอบ 30 กก.
9. แหล่งจ่ายไฟ: 220 โวลต์ / 15 แอมป์
10 อุณหภูมิการทำงานของ 20 ℃ + 2 ℃และความชื้น: 40% ~ 65%
11. วงเล็บพิเศษสำหรับเครื่องมือวัด
คุณสมบัติของซอฟต์แวร์การวัด:
A: 1 ระบบปฏิบัติการซอฟต์แวร์: WIN 7 / WIN XP
2. ฟังก์ชั่นการวัดค่าหลายจุด
3. วัดเพื่อย้อนเส้นทาง
การวัดพื้นฐาน 4 เส้น: เส้นจุด / เส้น / ระยะห่างระหว่างจุดจอด / เส้นโค้ง / จุดเส้นคู่ขนานเส้นมุมรวมสองจุดกลางศูนย์สองแห่งที่ยาวและระยะทางที่สั้นที่สุด
5 การรวมกันของการวัดพื้นฐาน: pitch line, pitch function, ฟังก์ชัน sub-line, ฟังก์ชันความแตกต่างของความสูง, ฟังก์ชันสี่เหลี่ยมผืนผ้าเส้นโค้ง, จุดตัดกัน, สองเส้นสี่แยก, สี่เหลี่ยมสองจุด, จุดกึ่งกลางสองเส้น, เส้นวาดสองเส้น .
6. รีเซ็ตให้ชัดเจนตรงกับฟังก์ชันระบบพิกัด
7. การตั้งค่าต้นกำเนิด / การจัดตำแหน่งชิ้นงาน (ไม่ จำกัด เฉพาะเวลาในการดำเนินการจำนวนครั้ง)
8. การวัดพิกัดชิ้นงาน / สังเกตการณ์ (วัดความยาวระยะทางได้อย่างรวดเร็ว)
9 กราฟิกรายงานฐานข้อมูลพิมพ์
10. กราฟิกฐานข้อมูลการส่งออก EXCEL
11. ฐานข้อมูลสามารถลบออกได้จากหลายกลุ่ม
12. การโหลดภาพ / บันทึกภาพ (BMP, Jpg)
13. ควบคุมจอยสติ๊กด้วยตนเองและ 3 แกนชิ้นงานสามารถตั้งโปรแกรมให้วัดโดยอัตโนมัติและส่งออกรายงานโดยอัตโนมัติ
14 เอกสาร DXF ที่สร้างโดยชิ้นงาน CAD สามารถแปลงเป็นโปรแกรม CNC, การดำเนินงานของการวัดอัตโนมัติ
15. การเขียนโปรแกรม CNC สามารถทำได้โดย array เพื่อปรับปรุงประสิทธิภาพการเขียนโปรแกรม
16. เลนส์ตามอัตราการแปลงโปรแกรมอัตโนมัติ CNC และโฟกัสอัตโนมัติ (ไม่จำเป็น)
17 แหล่งกำเนิดแสง LED สามารถแปลงโดยอัตโนมัติตามความสว่างของโปรแกรม CNC เพื่อหลีกเลี่ยงข้อผิดพลาดในการวัดที่เกิดจากการเปลี่ยนแปลงของแสง
18. ผลการวัดสามารถตั้งค่าและควบคุมได้, OK หรือ NG จะปรากฏเป็นสีเขียวหรือสีแดง
19. มาพร้อมกับ SPC สามารถให้ค่า CPK สำหรับอ้างอิง
20 สามารถเชื่อมโยงเพื่อจับภาพเต็มรูปแบบของชิ้นงาน
21. การกอดภาพโดยอัตโนมัติเพื่อหลีกเลี่ยงข้อผิดพลาดในการมองเห็น
22. สามารถจัดเก็บข้อมูลกราฟิกกราฟิกและภาพได้หลายส่วนและไปที่ไฟล์ DXF สำหรับการแก้ไข CAD
23. สร้างรายงานคำสั่ง WORD / EXCEL และรูปแบบรายงานที่กำหนดเองโดยอัตโนมัตินำเข้าผลการตรวจวัดโดยอัตโนมัติ
24. ข้อมูลการวัดสามารถนำเข้าโดยอัตโนมัติในรูปแบบที่ลูกค้าสร้างขึ้น
25 ให้ทุกส่วนความแม่นยำของการวัดทางเรขาคณิต, การคำนวณความอดทน, การแสดงผลแบบกราฟิก, ข้อมูลการวัดสามารถเก็บและคำนวณการหายใจออก
ซอฟต์แวร์ (AVM2.5D) คำอธิบาย:
1, ภาพอัตโนมัติค้นหาฟังก์ชันเพื่อหลีกเลี่ยงข้อผิดพลาดภาพลดความเมื่อยล้าในการดำเนินงาน
2 ภาพสามารถจัดเก็บพิมพ์
เครื่องมือเก็บข้อมูลต่างๆ
3.Surve burring ฟังก์ชันคุณสามารถหาจุดที่ถูกต้องเส้นวงกลมตำแหน่งโค้ง
ตั้งค่าพื้นที่ตรวจจับหลังจากทดสอบแวดวงแล้ว
4. เครื่องมือตรวจสอบภาพอัตโนมัติคำนวณจุดเส้นเส้นโค้งวัดเส้นโค้งได้อย่างรวดเร็ว
5. ฟังก์ชันการวัดองค์ประกอบทางเรขาคณิตพื้นฐาน: จุดเส้นวงกลมโค้งบอลและแป้นพิมพ์เข้าพิกัดฟังก์ชันการวัดแต่ละสามารถวัดหลายจุดผลลัพธ์การวัดมีอิสระที่จะเลือกว่าจะพิมพ์หรือไม่
6. การคำนวณฟังก์ชันกราฟิก:
A. การวัดในทันทีกราฟิกคุณสามารถคลิกที่ไอคอนตรงจุดเส้นวงกลมส่วนโค้งและองค์ประกอบอื่น ๆ เพื่อวัด
B. ผลการวัดสามารถไปที่ CAD เพื่อแก้ไขได้
C. กราฟิกสามารถซูมเข้า, ซูมออก, ซูมบางส่วน, หมุน, หมุนได้
หน้าต่างเครื่องมือ CAD
7, หลายจุดวิเคราะห์แผนภูมิเบี่ยงเบนความหลากหลายของอคติได้อย่างรวดเร็ว
8, ให้ "รายงานผลการทดสอบ" ฟังก์ชัน
A. สามารถเก็บข้อมูลการวัดได้
B. สามารถวัดข้อมูลการวัดได้ตลอดเวลาเพื่อดูการคำนวณ
C. ข้อมูลการวัดสามารถแปลงเป็น EXCEL การจัดทำรายงานผลการทดสอบ
D. โปรแกรม EXCEL ฟังก์ชันแมโครให้แผนภูมิการควบคุม XR คุณสามารถวาดแผนภูมิควบคุมได้ตลอดเวลา
รายงาน Excel (ข้อมูลส่วนหนึ่ง)
รายงาน Excel (ส่วนกราฟิก)
สามารถเปลี่ยนภาษาจีนและภาษาอังกฤษได้
10.built-in ซอฟต์แวร์การวิเคราะห์ SPC: สามารถสร้าง Xbar-R; Xbar-S; แผนภูมิควบคุม XBar-MR สามชุด
ซอฟต์แวร์ควบคุม SPC (แผนภูมิ XBar-MR)
ซอฟต์แวร์ควบคุม SPC (แผนภูมิ XBar-S)
ข้อกำหนดด้านสิ่งแวดล้อม:
ช่วงอุณหภูมิ: 20 ± 2 ℃,
อุณหภูมิเปลี่ยนแปลง: <0.5 ℃ / h <1C / 24h
ความดันอากาศ: 0.6MPa ~ 0.8MPa,
ปริมาณการใช้อากาศสูงสุด: 200 ลิตร / นาที (0.45 MPa)
ช่วงความชื้น: 30% -70%
กำลังไฟ: 220V ± 5%, 50Hz
กำลังไฟสูงสุด: 1 กิโลวัตต์
การสั่นสะเทือนพื้น: ความถี่การสั่นสะเทือน≤ 10 Hz ความกว้าง≤0.5μm
บันทึก:
1) ตำแหน่งต้องห่างจากแหล่งกำเนิดการสั่นสะเทือนหลีกเลี่ยงการวางเหนือชั้นที่สองเพื่อหลีกเลี่ยงผลกระทบจากความแม่นยำในการสั่นสะเทือน
2) หลีกเลี่ยงแสงแดดโดยตรงฉนวนกันความร้อนของห้องเท่าที่จะเป็นไปได้โดยใช้โครงสร้าง RC
3) หลีกเลี่ยงปลั๊กระบายอากาศของเครื่องปรับอากาศที่เป่าลงในเครื่องโดยตรงควรจะมีระบบควบคุมอุณหภูมิอัตโนมัติที่ดีกว่า
