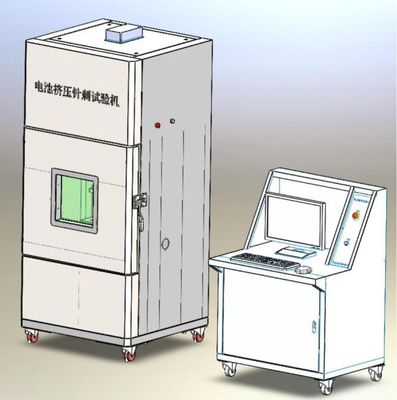

เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm

เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm

ขั้นต่ำ: 1
ราคา: To be quoted
วิธีการจ่ายเงิน: t/t
ข้อมูลรายละเอียด
สถานที่กำเนิด
จีน
ชื่อแบรนด์
Kingpo
เน้น:

เครื่องทดสอบการบดแบตเตอรี่ แรง 15KN

,

เครื่องทดสอบการเจาะ ระยะชัก 300mm

,

อุปกรณ์ทดสอบแบตเตอรี่พร้อมการรับประกัน

คําอธิบายสินค้า

1. หลักTารวัดPารามิเตอร์

หมายเลขNำดับ

ชื่อโครงการ

ข้อมูลจำเพาะ

1.01

ชื่อผลิตภัณฑ์

เครื่องทดสอบการบดแบตเตอรี่และการเจาะเข็ม

1.02

รุ่นผลิตภัณฑ์

KP-8101C

1.04

วิธีการโครงสร้าง

แนวตั้ง: โครงสร้างการส่งกำลังกระบอกสูบไฟฟ้าเซอร์โว

1.05 แบตเตอรี่ทดสอบ GB31241-2022

แบตเตอรี่ทรงกระบอก แบตเตอรี่สี่เหลี่ยม แบตเตอรี่กระดุม แบตเตอรี่แบบนิ่ม แผนภาพการทดสอบมีดังนี้

เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm 0

1.06

วิธีการควบคุม

การควบคุมคอมพิวเตอร์ระยะไกล

1.07

ขนาดพื้นที่ทดสอบ

ขนาดพื้นที่ทดสอบการอัดขึ้นรูปสูงสุด กว้าง 300*ลึก 300*สูง 300 มม.

ความสูงของโต๊ะทำงาน 770 มม. โดยประมาณ

1.08

กล่องด้านในทดสอบป้องกันการระเบิด

1. ขนาดกล่องด้านใน: กว้าง 680*ลึก 620*สูง 600 มม. (ขึ้นอยู่กับการออกแบบ)

2. วัสดุกล่องด้านใน: สแตนเลส SUS304

3. มีช่องระบายควันด้านบนของกล่องด้านใน: รูรับแสงคือ φ102 มม.. ปริมาณไอเสีย 300m³/ชม.

4. ด้านหลังของกล่องด้านใน: ช่องระบายแรงดันป้องกันการระเบิดพร้อมหน้าจอป้องกันเพื่อป้องกันไม่ให้แบตเตอรี่บินออกมาระหว่างการทดสอบ

5. ด้านขวาของกล่องด้านใน: เปิดรูรับแสง 1 รู φ50 มม. พอร์ตทดสอบ สะดวกสำหรับการรวบรวมอุณหภูมิและแรงดันไฟฟ้าของแบตเตอรี่

1.09

ช่วงแรงอัดขึ้นรูป

6. รายการอุปกรณ์เสริม15KN (ปรับได้)

1.10 ความแม่นยำในการควบคุมแรง

ขึ้นและลง 1 ชุดเซ็นเซอร์แรงสามารถใช้ได้ในเวลาเดียวกันโดยไม่ต้องถอดและเปลี่ยน

1kN เมื่อบีบแรง ความแม่นยำของแรง: ≤±0.01kN (สถานะคงที่)

15kN เมื่อบีบแรง ความแม่นยำของแรง: ≤±0.7kN (สถานะคงที่)

Sเกจวัดแรงดันทดสอบมาตรฐานมีดังนี้


เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm 1

1.11

Dayang

เซ็นเซอร์แรงด้านบนสามารถใช้สำหรับการตัดสินจุดที่ 0 ของแรงขนาดเล็ก การตรวจจับความหนา ช่วยเพิ่มความแม่นยำในการตรวจจับการเสียรูปของแรงของแบตเตอรี่ขนาดเล็กได้อย่างมีประสิทธิภาพ

เซ็นเซอร์แรงสูงต่อไปนี้ใช้สำหรับการทดสอบการทดลองแรงสูง เช่น 13kN

เซ็นเซอร์แรงบนและล่างสามารถใช้ร่วมกันได้โดยไม่ต้องถอด ซึ่งไม่มีผลต่อการทดสอบ

1.12

ระยะชักสูงสุด

0300 มม.

1.13

ความแม่นยำในการกระจัด

±0.1 มม.

1.14

ความละเอียดในการกระจัด

0.01 มม.

1.15

ความเร็วในการทดสอบ

ความเร็วในการทดสอบการอัดขึ้นรูป 0.1 มม./วินาที15 มม./วินาที (ปรับได้)

ความเร็วในการทดสอบการฝังเข็ม 0.1 มม./วินาที40 มม./วินาที (ปรับได้)

1.16

ความแม่นยำของความเร็ว

±0.1 มม./วินาที

1.17

ความละเอียดของความเร็ว

0.01 มม./วินาที

1.18

ช่วงเวลา

0~9999S (ปรับได้)

1.19

หัวอัดขึ้นรูป

(1) เส้นผ่านศูนย์กลางของหัวอัดขึ้นรูปแบน:φ 150 มม.

(2) หัวอัดขึ้นรูปทรงกระบอก: φ25 มม. ยาว 200 มม.

(3) แผนภาพการทดสอบการอัดขึ้นรูปแบบนิ่มและกึ่งทรงกระบอกมีดังนี้

เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm 2

1.20

พอร์ตระบายแรงดัน

มีประตูระบายแรงดัน ที่ด้านหลังของกล่องด้านใน กว้าง 300 มม. * สูง 300 มม.; เปิดโดยอัตโนมัติในกรณีที่แบตเตอรี่ระเบิด ป้องกันการระเบิดและระบายแรงดัน


1.21

โซ่ป้องกันการระเบิด

ประตูติดตั้งโซ่ป้องกันการระเบิด 2 เส้น ป้องกันไม่ให้ประตูถูกพัดออกไปและทำร้ายผู้คน มีบทบาทในการป้องกันความปลอดภัย

1.22

ฟังก์ชันระบายควัน

ด้านบนของกล่องด้านในทดสอบติดตั้งพัดลมดูดอากาศเหนี่ยวนำหม้อต้มควัน: จะปล่อยควันออกจากกล่องด้านในทดสอบ ป้องกันการระเบิดและป้องกันไฟ ท่อระบายควันสแตนเลสขยายจากด้านหลัง: เส้นผ่านศูนย์กลางภายนอก DN102 มม. ปริมาณไอเสีย 450m³/ชม.

1.23

ฟังก์ชันไฟส่องสว่าง

การติดตั้งภายในหน้าต่าง ไฟ LED แบบแถบ 2 ดวง: ส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการมองเห็นสถานะการทดสอบภายในห้อง นอกจากนี้ยังป้องกันการระเบิดและป้องกันไฟ

1.24

หน้าต่างกระจกป้องกันการระเบิด

ประตูห้องทดสอบติดตั้งหน้าต่างกระจกป้องกันการระเบิดขนาด 300*300 มม. ช่วยให้สังเกตสภาพการทดสอบในห้องทดสอบได้อย่างชัดเจน

1.25

การออกแบบความปลอดภัยในการควบคุมการเข้าถึง

มีสวิตช์เข้าถึงเหนือประตู ไม่สามารถสตาร์ทปั๊มสุญญากาศได้เมื่อไม่ได้ปิดประตู ทำให้การทำงานปลอดภัยและเชื่อถือได้มากขึ้น

1.26

การออกแบบความปลอดภัยของแผงควบคุม

แผงควบคุมถูกสร้างขึ้นด้วยพื้นผิวเอียง ปุ่มต่างๆ ถูกวางไว้ภายในเพื่อไม่ให้ถูกกดโดยไม่ได้ตั้งใจหรือถูกกระแทกจากวัตถุภายนอกหรือร่างกาย ปลอดภัยกว่า

1.27

การออกแบบเตือนความปลอดภัยในการใช้งานอุปกรณ์

(3) ฟังก์ชันเคลื่อนที่และคงที่ของอุปกรณ์

1.28

ช่องทางการได้มาซึ่งแรงดันไฟฟ้า

2 ช่องทาง

1.29

ช่วงการได้มาซึ่งแรงดันไฟฟ้า

010V

1.30

ความแม่นยำในการได้มาซึ่งแรงดันไฟฟ้า

±0.2%FS

1.31

อัตราการได้มาซึ่งแรงดันไฟฟ้า

ปรับได้ 1-50Hz

1.32

ช่องทางการได้มาซึ่งอุณหภูมิ

2 ช่องทาง

1.33

ช่วงการรวบรวมอุณหภูมิ

0800℃

1.34

ความแม่นยำในการได้มาซึ่งอุณหภูมิ

± 1.5℃

1.35

อัตราการได้มาซึ่งอุณหภูมิ

ปรับได้ 1-10Hz

1.36

การกำหนดค่าคอมพิวเตอร์

โฮสต์ Lenovo:

WIN7, CPU:i5, หน่วยความจำที่ใช้งาน: 16G, ฮาร์ดไดรฟ์: 2t

จอภาพ Lenovo:19 นิ้ว

คีย์บอร์ดและเมาส์: 1 ชุด

1.37

เงื่อนไขการปิดเครื่องทดสอบ

สามารถตั้งค่าได้: แรง, การกระจัด, อุณหภูมิ, แรงดันไฟฟ้าเป็นเงื่อนไขการปิดเครื่อง

1.38

การบันทึกข้อมูล ndnd ส่งออก

แรง, การกระจัด, แรงดันไฟฟ้า, อุณหภูมิ, เวลา, การตรวจสอบและการควบคุม และข้อมูลสามารถบันทึกและส่งออกในรูปแบบ Excel

พารามิเตอร์ทั้งหมดสามารถแสดงบนอินเทอร์เฟซเดียวกันผ่านไอคอนเส้นโค้งอินเทอร์เฟซซอฟต์แวร์ และยังสามารถจับภาพหน้าจอและบันทึกรูปแบบรูปภาพ PDF ได้

1.39

Kingpo

วัสดุ: SKD11; มุมปลายเข็ม 45 °





เส้นผ่านศูนย์กลางภายนอก: Ø3 ยาว 100 มม.--5 แถบ

เส้นผ่านศูนย์กลางภายนอก: Ø5 ยาว 100 มม.--5 แถบ

1.40

ขนาด

เครื่องโฮสต์เจาะเข็มอัดขึ้นรูป: กว้าง 850 X ลึก 800 X สูง 1970 มม.

ตู้ควบคุมคอมพิวเตอร์: กว้าง 830 X ลึก 750 X สูง 1200 มม.

1.41

น้ำหนักอุปกรณ์

ประมาณ 350 กก.

1.45

แหล่งจ่ายไฟ

AC 220V  50HZ

1.43

กำลังไฟรวม

1.5 กิโลวัตต์

1.44

ให้ใบรับรองการวัดที่ผ่านการรับรอง CNAS ที่ออกโดยหน่วยงานทดสอบของบุคคลที่สามพร้อมเครื่องหมาย

1.45

จัดเตรียมใบรับรองประสิทธิภาพของการจัดหาอุปกรณ์ทดสอบตามข้อกำหนดที่เกี่ยวข้องให้กับหน่วยงานทดสอบระดับจังหวัดหรือสูงกว่าของบุคคลที่สาม และแนบสำเนาสัญญา

2. ภาพรวมผลิตภัณฑ์

2.01

การออกแบบขั้นสูง

1. โครงสร้างการส่งกำลังป้องกันการระเบิดและป้องกันไฟ: กระบอกสูบเซอร์โว, เซ็นเซอร์แรง และส่วนประกอบควบคุมของโครงสร้างการส่งกำลังแยกออกจากกล่องด้านในทดสอบ หากแบตเตอรี่ระเบิดหรือติดไฟภายนอกกล่องด้านในทดสอบ จะไม่ได้รับความเสียหายจากการระเบิดหรือไฟไหม้ และความแม่นยำในการส่งกำลังและการควบคุมจะไม่ได้รับผลกระทบ

2. โอเวอร์โหลด: แรงทดสอบสามารถโอเวอร์โหลดได้ 150%F*S เซ็นเซอร์แรงสามารถใช้งานได้ตามปกติในสภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำตั้งแต่ -20℃ ถึง +80℃

3. พัดลมดูดอากาศทนไฟ: พัดลมดูดอากาศในระบบระบายควันใช้พัดลมดูดอากาศเหนี่ยวนำหม้อต้ม ซึ่งมีลักษณะโครงสร้างดังต่อไปนี้: ใบพัดไอเสียแบบแรงเหวี่ยงความดันลบใช้การออกแบบไดรฟ์แยกจากมอเตอร์ ล้อตระกูลระบายความร้อนอะลูมิเนียมอัลลอยด์ติดตั้งบนเพลาแยกเพื่อป้องกันอุณหภูมิสูง

4. ขนาดโดยรวมมีขนาดเล็ก ไม่กินพื้นที่ และช่วยประหยัดค่าใช้จ่ายของผู้ซื้อ

5. สวยงามและใช้งานง่าย: รูปลักษณ์โดยรวมสวยงามและกว้างขวาง และการติดตั้งแบตเตอรี่ทดสอบทำได้ง่ายและสะดวก ความสูงของแท่นทดสอบเหมาะสำหรับให้ผู้คนนั่งยองๆ และใช้งาน

6ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ การออกแบบแผงควบคุมที่ปลอดภัย: แผงควบคุมถูกสร้างขึ้นและเอียง ดังนั้นปุ่มต่างๆ จึงไม่ถูกกดโดยไม่ได้ตั้งใจหรือถูกกระแทกจากวัตถุภายนอกหรือร่างกาย ปลอดภัยกว่า

7ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ กล่องไฟฟ้าควบคุมอิสระ: วงจรควบคุมได้รับการออกแบบในกล่องกระจายอิสระทางด้านขวา แยกจากพื้นที่ควบคุมและพื้นที่ทดสอบ ลดการรบกวน หลีกเลี่ยงน้ำมันและฝุ่น เปิดประตูกล่องไฟฟ้าทางด้านขวา เครื่องใช้ไฟฟ้าควบคุมมีความชัดเจนในพริบตา และการตรวจสอบทำได้สะดวก

8ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ การควบคุมคอมพิวเตอร์ระยะไกล: คอมพิวเตอร์เชื่อมต่อกับ eเครื่องโฮสต์เจาะเข็มอัดขึ้นรูปผ่านสายเคเบิลเครือข่ายเพื่อให้บรรลุการควบคุมระยะไกล

2.02

ประสิทธิภาพพื้นฐาน

6. รายการอุปกรณ์เสริมไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ การใช้งานและการควบคุมที่ง่าย: อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร การแก้ไขและการควบคุมด้วยคอมพิวเตอร์ วางแบตเตอรี่ระหว่างแผ่นอัดขึ้นรูปด้านบนและด้านล่าง กดปุ่มทดสอบเพื่อทำการทดสอบโดยอัตโนมัติ

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ กล่องด้านในทดสอบได้รับการออกแบบด้วย: การระบายแรงดันป้องกันการระเบิดเพื่อความปลอดภัย การระบายควัน ไฟส่องสว่าง และการออกแบบการควบคุมการเข้าถึงเพื่อความปลอดภัย

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ อุปกรณ์ทั้งหมดสวยงามและประหยัดพลังงาน


2.03

ส่วนประกอบหลัก

6. รายการอุปกรณ์เสริมไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ ระบบควบคุม + ระบบจัดซื้อ

การควบคุมด้วยคอมพิวเตอร์ + การจัดซื้อข้อมูลแบตเตอรี่หลายช่องทาง

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ โครงสร้างการส่งกำลังแนวตั้ง

เซอร์โวมอเตอร์ + โครงสร้างการส่งกำลังแบบสกรู

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ ฟังก์ชันเสริมอื่นๆ

พร้อมหน้าต่างกระจกป้องกันการระเบิดแบบมองเห็นได้ ไฟส่องสว่าง ระบายควัน ;การระบายแรงดันและการป้องกันการระเบิด การป้องกันเกณฑ์ การป้องกันการหยุดฉุกเฉิน 2.04

การใช้งานพื้นฐาน

อุปกรณ์ทดสอบนี้จำลองสถานการณ์ที่แบตเตอรี่ถูกบีบอัดโดยวัตถุหรือถูกเจาะโดยเครื่องมือมีคมระหว่างการใช้งาน อุปกรณ์แสดงสถานะต่างๆ ที่แสดงโดยแบตเตอรี่เมื่อถูกบีบอัดหรือเจาะเข็ม

2.05

เงื่อนไขการติดตั้งอุปกรณ์

1. การติดตั้งและการวางตำแหน่ง: อุปกรณ์อาจถูกขนถ่ายโดยใช้รถยกขนาด 3 ตัน เมื่อย้ายเข้าไปในห้องปฏิบัติการแล้ว ให้ตรวจสอบให้แน่ใจว่าด้านหลังและทั้งสองด้านของตัวเครื่องอยู่ห่างจากผนังอย่างน้อย 600 มม. รักษาระยะห่างขั้นต่ำ 1500 มม. ที่ด้านหน้าเพื่อการเข้าถึงการทำงาน อำนวยความสะดวกในการโหลดและทดสอบแบตเตอรี่ ยึดอุปกรณ์ให้เข้าที่

2. เชื่อมต่อสายไฟเข้ากับขั้วต่อสายดินและท่อไอเสีย: เส้นผ่านศูนย์กลางภายใน DN100 มม. ห้องปฏิบัติการต้องติดตั้งท่อสกัดควันโดยเฉพาะ ความจุไอเสียของเครื่องนี้: 720m³/ชม.

3. ระยะการติดตั้งระหว่างตู้ควบคุมคอมพิวเตอร์และโฮสต์ฝังเข็มอัดขึ้นรูปคือ ≥5 ถ้าเป็นไปได้ ควรวางคอมพิวเตอร์ไว้ในห้องควบคุมอิสระ

4. ความสามารถในการรับน้ำหนักพื้นดิน ≥500 กก./

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ

6. ทางเดินในห้องปฏิบัติการควรสะดวกสำหรับการขนส่งแบตเตอรี่และยานพาหนะขนส่งที่เกี่ยวข้อง และบุคลากรสามารถอพยพได้ทันเวลาในกรณีฉุกเฉินพิเศษ

7. ห้องปฏิบัติการควรติดตั้งสิ่งอำนวยความสะดวกในการดับเพลิงที่เหมาะสมเพื่ออำนวยความสะดวกในการใช้อุปกรณ์ดับเพลิง

3. ผลิตภัณฑ์เป็นไปตามมาตรฐาน



GB 31241-2022 ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่ลิเธียมไอออนและชุดแบตเตอรี่สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์แบบพกพา

IEC 62133-1-2017 ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่ทุติยภูมิหรือชุดแบตเตอรี่ที่มีอิเล็กโทรไลต์อัลคาไลน์หรืออื่นๆ ที่ไม่ใช่กรด - แบตเตอรี่ทุติยภูมิและแบตเตอรี่แบบซีลแบบพกพา (ชุด) ที่ผลิตจากแบตเตอรี่เหล่านี้สำหรับใช้ในอุปกรณ์พกพา

UL 1642-2022 มาตรฐานความปลอดภัยสำหรับแบตเตอรี่ลิเธียม

UN 38.3 คู่มือการทดสอบและเกณฑ์ของสหประชาชาติสำหรับการขนส่งสินค้าอันตราย

4. โครงสร้างผลิตภัณฑ์

and4.01


ภาษาจีน

and1

6. รายการอุปกรณ์เสริมไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ แผนภาพอ้างอิงของอินเทอร์เฟซการควบคุมมีดังนี้

2

เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm 3

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ รูปภาพอ้างอิงของอินเทอร์เฟซการจัดซื้อมีดังนี้

3

เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm 4



.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ 4.02

โครงสร้างการส่งกำลัง

1. โครงสร้างการส่งกำลังกระบอกสูบไฟฟ้าเซอร์โวแนวตั้ง

2. กระบอกสูบไฟฟ้าเซอร์โวมีความแม่นยำในการส่งกำลังสูง ควบคุมง่าย บำรุงรักษาง่าย ประหยัดพลังงานและเป็นมิตรต่อสิ่งแวดล้อม

4.03

ห้องทดสอบป้องกันการระเบิด

andการออกแบบประตูป้องกันการระเบิด

1. กล่องด้านในป้องกันการระเบิด: การออกแบบป้องกันการระเบิดของกล่องด้านในสแตนเลส

2. ช่องระบายแรงดัน: มีช่องระบายแรงดันป้องกันการระเบิดเพื่อความปลอดภัยที่ด้านหลังของห้องทดสอบ: ขนาด กว้าง 300*สูง 300 มม.

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ





pa ประตูระบายแรงดันจะเปิดโดยอัตโนมัติเพื่อระบายแรงดันและป้องกันการระเบิด สิ่งนี้ช่วยปกป้องช่องด้านในจากการถูกทำลายจากการระเบิด 3.

ระบบระบายควัน: มีช่องระบายควันออกแบบไว้ด้านบน ซึ่งจะปล่อยก๊าซควันที่มีอุณหภูมิสูงออกไปด้านนอกผ่านเครื่องเป่าลมและท่อลมของหม้อต้มที่ทนต่ออุณหภูมิสูง4. ระบบไฟส่องสว่าง: ด้านนอกของห้องทดสอบติดตั้ง LED ความสว่างสูง

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ 5. หน้าต่างสังเกตการณ์: มีหนึ่งบานบนประตู 300*300 มม. หน้าต่างกระจกป้องกันการระเบิดแบบโปร่งใสช่วยให้ผู้คนสังเกตสภาพการทดสอบในห้องทดสอบได้

6. ระบบควบคุมการเข้าถึง: มีสวิตช์ควบคุมการเข้าถึงติดตั้งบนประตู ไม่สามารถเริ่มการทดสอบได้หากไม่ได้ปิดประตูเพื่อป้องกันอุบัติเหตุ

7. โซ่ป้องกันการระเบิด: มีสองด้านของประตู 2 โซ่ป้องกันการระเบิด เมื่อแรงระเบิดของแบตเตอรี่เกินช่วงแรงของประตู ประตูอาจถูกคลื่นกระแทกจากการระเบิดพัดเปิด โซ่จะดึงประตูและเปิดในมุมเล็กน้อยเพื่อปล่อยแรงระเบิด มีบทบาทในการป้องกันความปลอดภัย

4.04

การเข้าถึง

(1) ฟังก์ชันป้องกันการหยุดฉุกเฉิน:

แผงควบคุมของอุปกรณ์ติดตั้ง 1 สวิตช์หยุดฉุกเฉิน เมื่อเกิดเหตุฉุกเฉินหรือต้องการหยุดการทดสอบ คุณสามารถกดสวิตช์นี้และ PLC ตัวควบคุมจะหยุดการส่งออกและการกระทำในการทดสอบทั้งหมด

(2) ระบบเตือนภัยด้วยเสียงและแสงสามสี:

อุปกรณ์ติดตั้งไฟเตือนสามสีเพื่อเตือนบุคลากรเกี่ยวกับสถานะการทำงานทดสอบปัจจุบันของอุปกรณ์เพื่อหลีกเลี่ยงการทำงานผิดพลาดระหว่างการทำงาน

(3) ฟังก์ชันเคลื่อนที่และคงที่ของอุปกรณ์

ด้านล่างของอุปกรณ์ติดตั้ง 4 ล้อสากลเคลื่อนที่และ 4 ฟุตปรับระดับ: สะดวกสำหรับการเคลื่อนย้ายและการวางตำแหน่งอุปกรณ์

5. การกำหนดค่ามาตรฐาน



ชื่อการกำหนดค่า

ปริมาณ

โฮสต์



ปริมาณ

โฮสต์

1

6. รายการอุปกรณ์เสริม

1

6. รายการอุปกรณ์เสริม

1

6. รายการอุปกรณ์เสริม

1

6. รายการอุปกรณ์เสริม











ชื่ออุปกรณ์เสริม

ยี่ห้อ

เซอร์โวมอเตอร์



ยี่ห้อ

เซอร์โวมอเตอร์

Nissin หรือแบรนด์ที่คล้ายกัน

เซ็นเซอร์แรง



Dayang

กระบอกสูบไฟฟ้า

Kingpo

สวิตชิ่งเพาเวอร์ซัพพลาย


Schneider

แบริ่ง

NSK

คอนแทคเตอร์


Chint

พัดลมดูดอากาศเหนี่ยวนำหม้อต้ม

Chengyi

โฮสต์คอมพิวเตอร์


Lenovo

เข็มเหล็ก

Kingpo

สวิตชิ่งเพาเวอร์ซัพพลาย


MEAN WELL


เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm 5

สินค้าที่แนะนํา
ผลิตภัณฑ์
รายละเอียดสินค้า
เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm
ขั้นต่ำ: 1
ราคา: To be quoted
วิธีการจ่ายเงิน: t/t
ข้อมูลรายละเอียด
สถานที่กำเนิด
จีน
ชื่อแบรนด์
Kingpo
จำนวนสั่งซื้อขั้นต่ำ:
1
ราคา:
To be quoted
เงื่อนไขการชำระเงิน:
t/t
เน้น

เครื่องทดสอบการบดแบตเตอรี่ แรง 15KN

,

เครื่องทดสอบการเจาะ ระยะชัก 300mm

,

อุปกรณ์ทดสอบแบตเตอรี่พร้อมการรับประกัน

คําอธิบายสินค้า

1. หลักTารวัดPารามิเตอร์

หมายเลขNำดับ

ชื่อโครงการ

ข้อมูลจำเพาะ

1.01

ชื่อผลิตภัณฑ์

เครื่องทดสอบการบดแบตเตอรี่และการเจาะเข็ม

1.02

รุ่นผลิตภัณฑ์

KP-8101C

1.04

วิธีการโครงสร้าง

แนวตั้ง: โครงสร้างการส่งกำลังกระบอกสูบไฟฟ้าเซอร์โว

1.05 แบตเตอรี่ทดสอบ GB31241-2022

แบตเตอรี่ทรงกระบอก แบตเตอรี่สี่เหลี่ยม แบตเตอรี่กระดุม แบตเตอรี่แบบนิ่ม แผนภาพการทดสอบมีดังนี้

เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm 0

1.06

วิธีการควบคุม

การควบคุมคอมพิวเตอร์ระยะไกล

1.07

ขนาดพื้นที่ทดสอบ

ขนาดพื้นที่ทดสอบการอัดขึ้นรูปสูงสุด กว้าง 300*ลึก 300*สูง 300 มม.

ความสูงของโต๊ะทำงาน 770 มม. โดยประมาณ

1.08

กล่องด้านในทดสอบป้องกันการระเบิด

1. ขนาดกล่องด้านใน: กว้าง 680*ลึก 620*สูง 600 มม. (ขึ้นอยู่กับการออกแบบ)

2. วัสดุกล่องด้านใน: สแตนเลส SUS304

3. มีช่องระบายควันด้านบนของกล่องด้านใน: รูรับแสงคือ φ102 มม.. ปริมาณไอเสีย 300m³/ชม.

4. ด้านหลังของกล่องด้านใน: ช่องระบายแรงดันป้องกันการระเบิดพร้อมหน้าจอป้องกันเพื่อป้องกันไม่ให้แบตเตอรี่บินออกมาระหว่างการทดสอบ

5. ด้านขวาของกล่องด้านใน: เปิดรูรับแสง 1 รู φ50 มม. พอร์ตทดสอบ สะดวกสำหรับการรวบรวมอุณหภูมิและแรงดันไฟฟ้าของแบตเตอรี่

1.09

ช่วงแรงอัดขึ้นรูป

6. รายการอุปกรณ์เสริม15KN (ปรับได้)

1.10 ความแม่นยำในการควบคุมแรง

ขึ้นและลง 1 ชุดเซ็นเซอร์แรงสามารถใช้ได้ในเวลาเดียวกันโดยไม่ต้องถอดและเปลี่ยน

1kN เมื่อบีบแรง ความแม่นยำของแรง: ≤±0.01kN (สถานะคงที่)

15kN เมื่อบีบแรง ความแม่นยำของแรง: ≤±0.7kN (สถานะคงที่)

Sเกจวัดแรงดันทดสอบมาตรฐานมีดังนี้


เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm 1

1.11

Dayang

เซ็นเซอร์แรงด้านบนสามารถใช้สำหรับการตัดสินจุดที่ 0 ของแรงขนาดเล็ก การตรวจจับความหนา ช่วยเพิ่มความแม่นยำในการตรวจจับการเสียรูปของแรงของแบตเตอรี่ขนาดเล็กได้อย่างมีประสิทธิภาพ

เซ็นเซอร์แรงสูงต่อไปนี้ใช้สำหรับการทดสอบการทดลองแรงสูง เช่น 13kN

เซ็นเซอร์แรงบนและล่างสามารถใช้ร่วมกันได้โดยไม่ต้องถอด ซึ่งไม่มีผลต่อการทดสอบ

1.12

ระยะชักสูงสุด

0300 มม.

1.13

ความแม่นยำในการกระจัด

±0.1 มม.

1.14

ความละเอียดในการกระจัด

0.01 มม.

1.15

ความเร็วในการทดสอบ

ความเร็วในการทดสอบการอัดขึ้นรูป 0.1 มม./วินาที15 มม./วินาที (ปรับได้)

ความเร็วในการทดสอบการฝังเข็ม 0.1 มม./วินาที40 มม./วินาที (ปรับได้)

1.16

ความแม่นยำของความเร็ว

±0.1 มม./วินาที

1.17

ความละเอียดของความเร็ว

0.01 มม./วินาที

1.18

ช่วงเวลา

0~9999S (ปรับได้)

1.19

หัวอัดขึ้นรูป

(1) เส้นผ่านศูนย์กลางของหัวอัดขึ้นรูปแบน:φ 150 มม.

(2) หัวอัดขึ้นรูปทรงกระบอก: φ25 มม. ยาว 200 มม.

(3) แผนภาพการทดสอบการอัดขึ้นรูปแบบนิ่มและกึ่งทรงกระบอกมีดังนี้

เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm 2

1.20

พอร์ตระบายแรงดัน

มีประตูระบายแรงดัน ที่ด้านหลังของกล่องด้านใน กว้าง 300 มม. * สูง 300 มม.; เปิดโดยอัตโนมัติในกรณีที่แบตเตอรี่ระเบิด ป้องกันการระเบิดและระบายแรงดัน


1.21

โซ่ป้องกันการระเบิด

ประตูติดตั้งโซ่ป้องกันการระเบิด 2 เส้น ป้องกันไม่ให้ประตูถูกพัดออกไปและทำร้ายผู้คน มีบทบาทในการป้องกันความปลอดภัย

1.22

ฟังก์ชันระบายควัน

ด้านบนของกล่องด้านในทดสอบติดตั้งพัดลมดูดอากาศเหนี่ยวนำหม้อต้มควัน: จะปล่อยควันออกจากกล่องด้านในทดสอบ ป้องกันการระเบิดและป้องกันไฟ ท่อระบายควันสแตนเลสขยายจากด้านหลัง: เส้นผ่านศูนย์กลางภายนอก DN102 มม. ปริมาณไอเสีย 450m³/ชม.

1.23

ฟังก์ชันไฟส่องสว่าง

การติดตั้งภายในหน้าต่าง ไฟ LED แบบแถบ 2 ดวง: ส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการมองเห็นสถานะการทดสอบภายในห้อง นอกจากนี้ยังป้องกันการระเบิดและป้องกันไฟ

1.24

หน้าต่างกระจกป้องกันการระเบิด

ประตูห้องทดสอบติดตั้งหน้าต่างกระจกป้องกันการระเบิดขนาด 300*300 มม. ช่วยให้สังเกตสภาพการทดสอบในห้องทดสอบได้อย่างชัดเจน

1.25

การออกแบบความปลอดภัยในการควบคุมการเข้าถึง

มีสวิตช์เข้าถึงเหนือประตู ไม่สามารถสตาร์ทปั๊มสุญญากาศได้เมื่อไม่ได้ปิดประตู ทำให้การทำงานปลอดภัยและเชื่อถือได้มากขึ้น

1.26

การออกแบบความปลอดภัยของแผงควบคุม

แผงควบคุมถูกสร้างขึ้นด้วยพื้นผิวเอียง ปุ่มต่างๆ ถูกวางไว้ภายในเพื่อไม่ให้ถูกกดโดยไม่ได้ตั้งใจหรือถูกกระแทกจากวัตถุภายนอกหรือร่างกาย ปลอดภัยกว่า

1.27

การออกแบบเตือนความปลอดภัยในการใช้งานอุปกรณ์

(3) ฟังก์ชันเคลื่อนที่และคงที่ของอุปกรณ์

1.28

ช่องทางการได้มาซึ่งแรงดันไฟฟ้า

2 ช่องทาง

1.29

ช่วงการได้มาซึ่งแรงดันไฟฟ้า

010V

1.30

ความแม่นยำในการได้มาซึ่งแรงดันไฟฟ้า

±0.2%FS

1.31

อัตราการได้มาซึ่งแรงดันไฟฟ้า

ปรับได้ 1-50Hz

1.32

ช่องทางการได้มาซึ่งอุณหภูมิ

2 ช่องทาง

1.33

ช่วงการรวบรวมอุณหภูมิ

0800℃

1.34

ความแม่นยำในการได้มาซึ่งอุณหภูมิ

± 1.5℃

1.35

อัตราการได้มาซึ่งอุณหภูมิ

ปรับได้ 1-10Hz

1.36

การกำหนดค่าคอมพิวเตอร์

โฮสต์ Lenovo:

WIN7, CPU:i5, หน่วยความจำที่ใช้งาน: 16G, ฮาร์ดไดรฟ์: 2t

จอภาพ Lenovo:19 นิ้ว

คีย์บอร์ดและเมาส์: 1 ชุด

1.37

เงื่อนไขการปิดเครื่องทดสอบ

สามารถตั้งค่าได้: แรง, การกระจัด, อุณหภูมิ, แรงดันไฟฟ้าเป็นเงื่อนไขการปิดเครื่อง

1.38

การบันทึกข้อมูล ndnd ส่งออก

แรง, การกระจัด, แรงดันไฟฟ้า, อุณหภูมิ, เวลา, การตรวจสอบและการควบคุม และข้อมูลสามารถบันทึกและส่งออกในรูปแบบ Excel

พารามิเตอร์ทั้งหมดสามารถแสดงบนอินเทอร์เฟซเดียวกันผ่านไอคอนเส้นโค้งอินเทอร์เฟซซอฟต์แวร์ และยังสามารถจับภาพหน้าจอและบันทึกรูปแบบรูปภาพ PDF ได้

1.39

Kingpo

วัสดุ: SKD11; มุมปลายเข็ม 45 °





เส้นผ่านศูนย์กลางภายนอก: Ø3 ยาว 100 มม.--5 แถบ

เส้นผ่านศูนย์กลางภายนอก: Ø5 ยาว 100 มม.--5 แถบ

1.40

ขนาด

เครื่องโฮสต์เจาะเข็มอัดขึ้นรูป: กว้าง 850 X ลึก 800 X สูง 1970 มม.

ตู้ควบคุมคอมพิวเตอร์: กว้าง 830 X ลึก 750 X สูง 1200 มม.

1.41

น้ำหนักอุปกรณ์

ประมาณ 350 กก.

1.45

แหล่งจ่ายไฟ

AC 220V  50HZ

1.43

กำลังไฟรวม

1.5 กิโลวัตต์

1.44

ให้ใบรับรองการวัดที่ผ่านการรับรอง CNAS ที่ออกโดยหน่วยงานทดสอบของบุคคลที่สามพร้อมเครื่องหมาย

1.45

จัดเตรียมใบรับรองประสิทธิภาพของการจัดหาอุปกรณ์ทดสอบตามข้อกำหนดที่เกี่ยวข้องให้กับหน่วยงานทดสอบระดับจังหวัดหรือสูงกว่าของบุคคลที่สาม และแนบสำเนาสัญญา

2. ภาพรวมผลิตภัณฑ์

2.01

การออกแบบขั้นสูง

1. โครงสร้างการส่งกำลังป้องกันการระเบิดและป้องกันไฟ: กระบอกสูบเซอร์โว, เซ็นเซอร์แรง และส่วนประกอบควบคุมของโครงสร้างการส่งกำลังแยกออกจากกล่องด้านในทดสอบ หากแบตเตอรี่ระเบิดหรือติดไฟภายนอกกล่องด้านในทดสอบ จะไม่ได้รับความเสียหายจากการระเบิดหรือไฟไหม้ และความแม่นยำในการส่งกำลังและการควบคุมจะไม่ได้รับผลกระทบ

2. โอเวอร์โหลด: แรงทดสอบสามารถโอเวอร์โหลดได้ 150%F*S เซ็นเซอร์แรงสามารถใช้งานได้ตามปกติในสภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำตั้งแต่ -20℃ ถึง +80℃

3. พัดลมดูดอากาศทนไฟ: พัดลมดูดอากาศในระบบระบายควันใช้พัดลมดูดอากาศเหนี่ยวนำหม้อต้ม ซึ่งมีลักษณะโครงสร้างดังต่อไปนี้: ใบพัดไอเสียแบบแรงเหวี่ยงความดันลบใช้การออกแบบไดรฟ์แยกจากมอเตอร์ ล้อตระกูลระบายความร้อนอะลูมิเนียมอัลลอยด์ติดตั้งบนเพลาแยกเพื่อป้องกันอุณหภูมิสูง

4. ขนาดโดยรวมมีขนาดเล็ก ไม่กินพื้นที่ และช่วยประหยัดค่าใช้จ่ายของผู้ซื้อ

5. สวยงามและใช้งานง่าย: รูปลักษณ์โดยรวมสวยงามและกว้างขวาง และการติดตั้งแบตเตอรี่ทดสอบทำได้ง่ายและสะดวก ความสูงของแท่นทดสอบเหมาะสำหรับให้ผู้คนนั่งยองๆ และใช้งาน

6ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ การออกแบบแผงควบคุมที่ปลอดภัย: แผงควบคุมถูกสร้างขึ้นและเอียง ดังนั้นปุ่มต่างๆ จึงไม่ถูกกดโดยไม่ได้ตั้งใจหรือถูกกระแทกจากวัตถุภายนอกหรือร่างกาย ปลอดภัยกว่า

7ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ กล่องไฟฟ้าควบคุมอิสระ: วงจรควบคุมได้รับการออกแบบในกล่องกระจายอิสระทางด้านขวา แยกจากพื้นที่ควบคุมและพื้นที่ทดสอบ ลดการรบกวน หลีกเลี่ยงน้ำมันและฝุ่น เปิดประตูกล่องไฟฟ้าทางด้านขวา เครื่องใช้ไฟฟ้าควบคุมมีความชัดเจนในพริบตา และการตรวจสอบทำได้สะดวก

8ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ การควบคุมคอมพิวเตอร์ระยะไกล: คอมพิวเตอร์เชื่อมต่อกับ eเครื่องโฮสต์เจาะเข็มอัดขึ้นรูปผ่านสายเคเบิลเครือข่ายเพื่อให้บรรลุการควบคุมระยะไกล

2.02

ประสิทธิภาพพื้นฐาน

6. รายการอุปกรณ์เสริมไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ การใช้งานและการควบคุมที่ง่าย: อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร การแก้ไขและการควบคุมด้วยคอมพิวเตอร์ วางแบตเตอรี่ระหว่างแผ่นอัดขึ้นรูปด้านบนและด้านล่าง กดปุ่มทดสอบเพื่อทำการทดสอบโดยอัตโนมัติ

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ กล่องด้านในทดสอบได้รับการออกแบบด้วย: การระบายแรงดันป้องกันการระเบิดเพื่อความปลอดภัย การระบายควัน ไฟส่องสว่าง และการออกแบบการควบคุมการเข้าถึงเพื่อความปลอดภัย

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ อุปกรณ์ทั้งหมดสวยงามและประหยัดพลังงาน


2.03

ส่วนประกอบหลัก

6. รายการอุปกรณ์เสริมไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ ระบบควบคุม + ระบบจัดซื้อ

การควบคุมด้วยคอมพิวเตอร์ + การจัดซื้อข้อมูลแบตเตอรี่หลายช่องทาง

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ โครงสร้างการส่งกำลังแนวตั้ง

เซอร์โวมอเตอร์ + โครงสร้างการส่งกำลังแบบสกรู

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ ฟังก์ชันเสริมอื่นๆ

พร้อมหน้าต่างกระจกป้องกันการระเบิดแบบมองเห็นได้ ไฟส่องสว่าง ระบายควัน ;การระบายแรงดันและการป้องกันการระเบิด การป้องกันเกณฑ์ การป้องกันการหยุดฉุกเฉิน 2.04

การใช้งานพื้นฐาน

อุปกรณ์ทดสอบนี้จำลองสถานการณ์ที่แบตเตอรี่ถูกบีบอัดโดยวัตถุหรือถูกเจาะโดยเครื่องมือมีคมระหว่างการใช้งาน อุปกรณ์แสดงสถานะต่างๆ ที่แสดงโดยแบตเตอรี่เมื่อถูกบีบอัดหรือเจาะเข็ม

2.05

เงื่อนไขการติดตั้งอุปกรณ์

1. การติดตั้งและการวางตำแหน่ง: อุปกรณ์อาจถูกขนถ่ายโดยใช้รถยกขนาด 3 ตัน เมื่อย้ายเข้าไปในห้องปฏิบัติการแล้ว ให้ตรวจสอบให้แน่ใจว่าด้านหลังและทั้งสองด้านของตัวเครื่องอยู่ห่างจากผนังอย่างน้อย 600 มม. รักษาระยะห่างขั้นต่ำ 1500 มม. ที่ด้านหน้าเพื่อการเข้าถึงการทำงาน อำนวยความสะดวกในการโหลดและทดสอบแบตเตอรี่ ยึดอุปกรณ์ให้เข้าที่

2. เชื่อมต่อสายไฟเข้ากับขั้วต่อสายดินและท่อไอเสีย: เส้นผ่านศูนย์กลางภายใน DN100 มม. ห้องปฏิบัติการต้องติดตั้งท่อสกัดควันโดยเฉพาะ ความจุไอเสียของเครื่องนี้: 720m³/ชม.

3. ระยะการติดตั้งระหว่างตู้ควบคุมคอมพิวเตอร์และโฮสต์ฝังเข็มอัดขึ้นรูปคือ ≥5 ถ้าเป็นไปได้ ควรวางคอมพิวเตอร์ไว้ในห้องควบคุมอิสระ

4. ความสามารถในการรับน้ำหนักพื้นดิน ≥500 กก./

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ

6. ทางเดินในห้องปฏิบัติการควรสะดวกสำหรับการขนส่งแบตเตอรี่และยานพาหนะขนส่งที่เกี่ยวข้อง และบุคลากรสามารถอพยพได้ทันเวลาในกรณีฉุกเฉินพิเศษ

7. ห้องปฏิบัติการควรติดตั้งสิ่งอำนวยความสะดวกในการดับเพลิงที่เหมาะสมเพื่ออำนวยความสะดวกในการใช้อุปกรณ์ดับเพลิง

3. ผลิตภัณฑ์เป็นไปตามมาตรฐาน



GB 31241-2022 ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่ลิเธียมไอออนและชุดแบตเตอรี่สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์แบบพกพา

IEC 62133-1-2017 ข้อกำหนดด้านความปลอดภัยสำหรับแบตเตอรี่ทุติยภูมิหรือชุดแบตเตอรี่ที่มีอิเล็กโทรไลต์อัลคาไลน์หรืออื่นๆ ที่ไม่ใช่กรด - แบตเตอรี่ทุติยภูมิและแบตเตอรี่แบบซีลแบบพกพา (ชุด) ที่ผลิตจากแบตเตอรี่เหล่านี้สำหรับใช้ในอุปกรณ์พกพา

UL 1642-2022 มาตรฐานความปลอดภัยสำหรับแบตเตอรี่ลิเธียม

UN 38.3 คู่มือการทดสอบและเกณฑ์ของสหประชาชาติสำหรับการขนส่งสินค้าอันตราย

4. โครงสร้างผลิตภัณฑ์

and4.01


ภาษาจีน

and1

6. รายการอุปกรณ์เสริมไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ แผนภาพอ้างอิงของอินเทอร์เฟซการควบคุมมีดังนี้

2

เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm 3

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ รูปภาพอ้างอิงของอินเทอร์เฟซการจัดซื้อมีดังนี้

3

เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm 4



.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ 4.02

โครงสร้างการส่งกำลัง

1. โครงสร้างการส่งกำลังกระบอกสูบไฟฟ้าเซอร์โวแนวตั้ง

2. กระบอกสูบไฟฟ้าเซอร์โวมีความแม่นยำในการส่งกำลังสูง ควบคุมง่าย บำรุงรักษาง่าย ประหยัดพลังงานและเป็นมิตรต่อสิ่งแวดล้อม

4.03

ห้องทดสอบป้องกันการระเบิด

andการออกแบบประตูป้องกันการระเบิด

1. กล่องด้านในป้องกันการระเบิด: การออกแบบป้องกันการระเบิดของกล่องด้านในสแตนเลส

2. ช่องระบายแรงดัน: มีช่องระบายแรงดันป้องกันการระเบิดเพื่อความปลอดภัยที่ด้านหลังของห้องทดสอบ: ขนาด กว้าง 300*สูง 300 มม.

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ





pa ประตูระบายแรงดันจะเปิดโดยอัตโนมัติเพื่อระบายแรงดันและป้องกันการระเบิด สิ่งนี้ช่วยปกป้องช่องด้านในจากการถูกทำลายจากการระเบิด 3.

ระบบระบายควัน: มีช่องระบายควันออกแบบไว้ด้านบน ซึ่งจะปล่อยก๊าซควันที่มีอุณหภูมิสูงออกไปด้านนอกผ่านเครื่องเป่าลมและท่อลมของหม้อต้มที่ทนต่ออุณหภูมิสูง4. ระบบไฟส่องสว่าง: ด้านนอกของห้องทดสอบติดตั้ง LED ความสว่างสูง

.ไฟส่องสว่างห้องทดสอบทั้งหมด ทำให้ง่ายต่อการสังเกตและตรวจสอบ 5. หน้าต่างสังเกตการณ์: มีหนึ่งบานบนประตู 300*300 มม. หน้าต่างกระจกป้องกันการระเบิดแบบโปร่งใสช่วยให้ผู้คนสังเกตสภาพการทดสอบในห้องทดสอบได้

6. ระบบควบคุมการเข้าถึง: มีสวิตช์ควบคุมการเข้าถึงติดตั้งบนประตู ไม่สามารถเริ่มการทดสอบได้หากไม่ได้ปิดประตูเพื่อป้องกันอุบัติเหตุ

7. โซ่ป้องกันการระเบิด: มีสองด้านของประตู 2 โซ่ป้องกันการระเบิด เมื่อแรงระเบิดของแบตเตอรี่เกินช่วงแรงของประตู ประตูอาจถูกคลื่นกระแทกจากการระเบิดพัดเปิด โซ่จะดึงประตูและเปิดในมุมเล็กน้อยเพื่อปล่อยแรงระเบิด มีบทบาทในการป้องกันความปลอดภัย

4.04

การเข้าถึง

(1) ฟังก์ชันป้องกันการหยุดฉุกเฉิน:

แผงควบคุมของอุปกรณ์ติดตั้ง 1 สวิตช์หยุดฉุกเฉิน เมื่อเกิดเหตุฉุกเฉินหรือต้องการหยุดการทดสอบ คุณสามารถกดสวิตช์นี้และ PLC ตัวควบคุมจะหยุดการส่งออกและการกระทำในการทดสอบทั้งหมด

(2) ระบบเตือนภัยด้วยเสียงและแสงสามสี:

อุปกรณ์ติดตั้งไฟเตือนสามสีเพื่อเตือนบุคลากรเกี่ยวกับสถานะการทำงานทดสอบปัจจุบันของอุปกรณ์เพื่อหลีกเลี่ยงการทำงานผิดพลาดระหว่างการทำงาน

(3) ฟังก์ชันเคลื่อนที่และคงที่ของอุปกรณ์

ด้านล่างของอุปกรณ์ติดตั้ง 4 ล้อสากลเคลื่อนที่และ 4 ฟุตปรับระดับ: สะดวกสำหรับการเคลื่อนย้ายและการวางตำแหน่งอุปกรณ์

5. การกำหนดค่ามาตรฐาน



ชื่อการกำหนดค่า

ปริมาณ

โฮสต์



ปริมาณ

โฮสต์

1

6. รายการอุปกรณ์เสริม

1

6. รายการอุปกรณ์เสริม

1

6. รายการอุปกรณ์เสริม

1

6. รายการอุปกรณ์เสริม











ชื่ออุปกรณ์เสริม

ยี่ห้อ

เซอร์โวมอเตอร์



ยี่ห้อ

เซอร์โวมอเตอร์

Nissin หรือแบรนด์ที่คล้ายกัน

เซ็นเซอร์แรง



Dayang

กระบอกสูบไฟฟ้า

Kingpo

สวิตชิ่งเพาเวอร์ซัพพลาย


Schneider

แบริ่ง

NSK

คอนแทคเตอร์


Chint

พัดลมดูดอากาศเหนี่ยวนำหม้อต้ม

Chengyi

โฮสต์คอมพิวเตอร์


Lenovo

เข็มเหล็ก

Kingpo

สวิตชิ่งเพาเวอร์ซัพพลาย


MEAN WELL


เครื่องทดสอบการบดและการเจาะแบตเตอรี่ KP-8101C แรง 15KN ระยะชัก 300mm 5
