ISO14708-1 เครื่องทดสอบผลักดันแรงกระแทกของเครื่องป้องกันกระแทก

รายละเอียดเทคนิค

ภาพรวมสินค้า

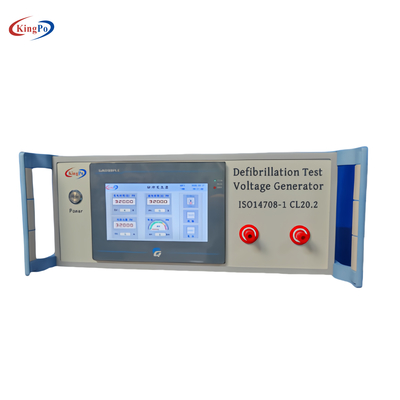

KP-1050Sdefibrillation test pulse generator is used to evaluate whether active implantable medical devices will be permanently affected when subjected to damped sine defibrillation waveforms and truncated exponential defibrillation waveforms , ว่าพวกเขาสามารถโปรแกรมใหม่เพื่อการซ่อมแซมการตั้งค่า และการประเมินความปลอดภัยและการโปรแกรมของผลิตภัณฑ์KP-1050Sเครื่องกําเนิดจังหวะการทดสอบการลดความหวั่น (defibrillation test pulse generator) ตรงกับ ISO14708-1 และGB 16174.1-2024 20.2มาตรฐาน การทดสอบดังต่อไปนี้

การทดสอบ 1

เป้าหมายการทดสอบ:
เพื่อประเมินว่าอุปกรณ์การแพทย์ที่สามารถฝังตัวได้มีผลกระทบอย่างถาวรหรือไม่ เมื่อถูกผูกพันกับรูปคลื่นลดความหวั่นของ sinus และว่าสามารถโปรแกรมใหม่ได้หรือไม่เพื่อคืนการตั้งค่า

อุปกรณ์ทดสอบ:

• เครื่องกําเนิดความแรงดันในการทดสอบการลดความเต้น ใช้ในการให้รูปคลื่นการลดความเต้นแบบซีนูโซอิดที่มีลักษณะเฉพาะเจาะจง

ปริมาตรการทดสอบ:

• ปริมาตรของรูปคลื่นการลดความดัน sinusidal ต้องตอบสนองความต้องการต่อไปนี้: 1.5ms < Tp < 2.5ms; 3ms < Tw50 < 5.5msโดย Tp คือระยะเวลาจากจุดเริ่มต้นของรูปคลื่นถึงค่าสูงสุด, และ Tw50 คือระยะเวลาที่เกิน 50% ของค่าสูงสุด
• ค่าสูงสุดของแรงดันทดสอบ Vtest ปรับให้เป็น 140+70V

 รูปแบบคลื่นการทดสอบ:

การทดสอบที่ 2

วัตถุประสงค์ของการศึกษา:
การประเมินความปลอดภัยและความสามารถในการวางโปรแกรมใหม่ของอุปกรณ์การแพทย์ที่สามารถฝังตัวได้ที่ทํางานเมื่อถูกนําไปใช้ในรูปคลื่นการลดความหวั่นแบบอัตราสัตถี

อุปกรณ์ทดสอบ:

• เครื่องกําเนิดกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทก

การจัดทําการทดสอบ:

• การจัดลําดับการทดสอบโดยใช้ C1=(150±50)μF, R1=65Ω และ 2 ชุดของสวิทช์ที่เชื่อมต่อ S1 และ S2
• รูปแบบคลื่นการลดความหวั่นแบบอัตราต่อเนื่องแบบสั้นในระยะเดียวหรือสองระยะที่มีระยะเวลา Td = (10 ± 0.5) ms เกิดขึ้นระหว่างปลายการออก A และ B

ปริมาตรการทดสอบ:

• ปริมาตรความแรงดัน-เวลาในการทดสอบของรูปคลื่นการลดความหวั่นแบบอัตราสัดส่วนที่ตัดต้องตรงกับช่วงจํานวนในตาราง 1
• ค่าสูงสุดของแรงดันทดสอบ Vtest ปรับให้เป็น 140+70V
• รูปที่ 1 ภาพคลื่นลดความหวั่นของเส้นมุมรูปแบบคลื่นการลดความหวั่นแบบสองระยะสําหรับการทดสอบ 2

รูปแบบคลื่นการทดสอบ:

เครื่องทดสอบแรงเต้นแบบนี้ใช้เครื่องควบคุมที่สามารถเขียนโปรแกรมได้เป็นแกนหลักของมัน และพร้อมกับจอสัมผัสสี เพื่อแสดงและตั้งค่าปริมาตรการทํางานและสถานะของเครื่องมือทั้งหมดได้อย่างจุใจการออกแบบที่เป็นมิตรกับผู้ใช้งานทําให้การใช้งานอินเตอร์เฟซค่อนข้างเรียบง่ายและชัดเจน, และสามารถจําปารามิเตอร์ต่าง ๆ แม้ในกรณีการขาดไฟฟ้า, การปรับปรุงความสะดวกสบายในการใช้งานอย่างมากรุ่นนี้ของเครื่องทดสอบแรงกระแทกมีอุปกรณ์ป้องกันความแรงเกินที่ติดตั้ง, ซึ่งการันตีอย่างมีประสิทธิภาพการทํางานที่มั่นคงของเครื่องมือในระหว่างการทดสอบและรับประกันความปลอดภัยและความน่าเชื่อถือของงานทดสอบมันยังมีลักษณะของการใช้งานง่าย, ผลงานที่ดี, ความน่าเชื่อถือสูงและผลงานราคาที่ดี ดังนั้นมันจึงได้รับความโปรดปรานอย่างมากจากห้องปฏิบัติการการทดสอบความปลอดภัยไฟฟ้าและผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์และไฟฟ้าและกลายเป็นเครื่องมือที่ชอบในการทดสอบความปลอดภัยไฟฟ้า.

ตัวชี้วัดทางเทคนิค

1μs
