ISO20653 อุปกรณ์ทดสอบ IP, ISO20653 อุปกรณ์ทดสอบการกันน้ำ, อุปกรณ์ทดสอบ IP IEC60529
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Kingpo |
| ได้รับการรับรอง: | Calibration Certificate |
| หมายเลขรุ่น: | KP-20653 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | To be quoted |
| รายละเอียดการบรรจุ: | แพ็คกล่องความปลอดภัยหรือกล่องไม้อัด |
| เวลาการส่งมอบ: | 30 วันทำการ |
| เงื่อนไขการชำระเงิน: | T / T |
| สามารถในการผลิต: | 10 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| แหล่งจ่ายไฟ: | เฟสเดียว AC380V,50Hz | ขนาดถังเก็บน้ำ: | 650 × 600 × 1450 มม. (ยาว * กว้าง * สูง) |
|---|---|---|---|
| พื้นที่หยด: | 1000 × 600 มม. (L * W * H) ปรับแต่งได้ | ความสูงหยด: | ปรับได้ 200 มม. ～ 2850 มม. |
| เน้น: | อุปกรณ์ทดสอบ IP ISO20653,ISO20653 อุปกรณ์ทดสอบการกันน้ำ,อุปกรณ์ทดสอบ IP |
||
รายละเอียดสินค้า
ISO20653 อุปกรณ์ทดสอบ IP, ISO20653 อุปกรณ์ทดสอบการกันน้ำ, อุปกรณ์ทดสอบ IP IEC60529
ตามมาตรฐาน ISO20653, IEC60529 และมาตรฐานอื่นๆ ใช้สำหรับทดสอบระดับการกันน้ำของ ipx1, ipx2, IPX3, IPx4, ipx4k, ipx5, ipx6, ipx6k, ipx7, ipx8 และ ipx9 ของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์อุปกรณ์ประกอบด้วยอุปกรณ์ทดสอบน้ำฝนแนวตั้ง (ipx1, ipx2), อุปกรณ์ทดสอบฝนท่อสวิง (IPX3 IPx4 ipx4k), สปริงเกอร์มือถือ (IPX3 IPx4), อุปกรณ์ทดสอบการกันน้ำ (ipx5 ipx6ipx6k), อุปกรณ์ทดสอบการแช่ ipx7, อัจฉริยะ ระบบจ่ายน้ำ ตัวพาเอียง และตู้ควบคุมแบบบูรณาการอุปกรณ์นี้ใช้กันอย่างแพร่หลายในโคมไฟ, รถยนต์, การรับรองผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์, สถาบันตรวจสอบคุณภาพแห่งชาติ, สำนักตรวจสอบและกักกันของการตรวจสอบและกักกันทางเข้าออก, SGS, TUV, UL สถาบันห้องปฏิบัติการรับรองที่ได้รับทุนจากต่างประเทศและแผนกควบคุมคุณภาพของสถานประกอบการผลิต สำหรับการตรวจจับกันน้ำ IP ของผลิตภัณฑ์ และส่งออกไปยังรัสเซีย อินเดีย ออสเตรเลีย และประเทศอื่น ๆ และประสิทธิภาพของอุปกรณ์ถึงระดับสูงระดับสากล

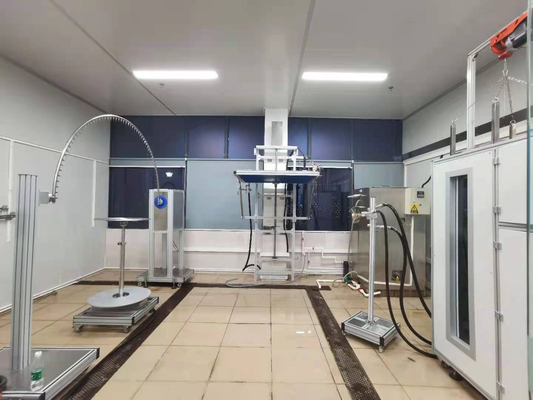

อุปกรณ์ครบชุดประกอบด้วยอุปกรณ์ทดสอบน้ำหยดแนวตั้ง (ipx1, ipx2), อุปกรณ์ทดสอบฝนท่อลูกตุ้ม (IPX3, IPx4), หัวสปริงเกอร์มือถือ (IPX3, IPx4) และอุปกรณ์ทดสอบละอองน้ำ (ipx5)- ф 6.3, IPX6- ф 5), แท่นหมุนแบบเอียง, ระบบจ่ายน้ำอัจฉริยะ (ยังใช้เป็นอุปกรณ์ทดสอบการดำน้ำ ipx7), ตู้ควบคุมแบบบูรณาการ, ภาชนะรับความดัน ipx8 และอุปกรณ์ทดสอบระบบจ่ายน้ำอัจฉริยะและระบบควบคุมประกอบด้วยถังเก็บน้ำ ระบบจ่ายน้ำ และระบบควบคุมการไหลของน้ำทดสอบควบคุมโดย PLC, ตัวแปลงความถี่ และเซ็นเซอร์การไหลของกังหันโฟลว์ที่ออกแบบตามกระแสมาตรฐานได้ถูกตั้งค่าไว้ในระบบควบคุมตราบใดที่ผู้ปฏิบัติงานเลือกระดับการทดสอบการกันน้ำบนหน้าจอสัมผัส การทดสอบก็สามารถทำได้ หรือตั้งค่ากระแสการทดสอบได้ด้วยตัวเอง
ISO20653อุปกรณ์ทดสอบ
| ชื่อโครงการ | พารามิเตอร์ข้อมูลจำเพาะ | |||
| ข้อมูลจำเพาะของพาวเวอร์ซัพพลายอุปกรณ์ | อุปกรณ์ไฟฟ้า AC380V 50Hz 4kw | |||
| ข้อมูลจำเพาะของพาวเวอร์ซัพพลายตัวอย่าง | AC220V 16A | |||
| LWGYD-4 เซ็นเซอร์การไหล | ช่วงการไหล :0.667-4.167 L/min, เอาต์พุตพัลส์ | |||
| LWGYD-15 เซ็นเซอร์การไหล | ช่วงการไหล: 10.00-100.00 ลิตร/นาที, เอาต์พุตพัลส์ | |||
| ปั๊มใหญ่ | 380VAC 50Hz 2.2kw เกรดป้องกัน: IP55 เกรดฉนวน: F | |||
| มินิปั๊ม | 380VAC 50Hz 0.55kw เกรดป้องกัน: IP55 เกรดฉนวน: F | |||
| ขอบเขตการทดสอบกันน้ำ |
IPX1, IPX2,, IPX3, IPX4,, IPX4K, IPX4K, IPX5, IPX6, IPX6K, IPX7, IPX8,JIS R1/R2, JIS S1/S2 |
|||
| IPX1-IPX2 | พื้นที่วาง :1000*1000 mm | |||
| เส้นผ่านศูนย์กลางรูเจาะ :0.4 mm | ||||
| ระยะห่างระหว่างรูเจาะ :20 mm | ||||
| ทดสอบการไหล :1~1.5 มม./นาที (IPX1),3~3.5(IPX2) | ||||
| IPX3-IPX4 | รัศมีวงสวิง | R400mm ,R600mm ,R800mm ,R1000mm | ||
| เส้นผ่านศูนย์กลางด้านในของท่อลูกตุ้ม | Φ18mm | |||
| เส้นผ่านศูนย์กลางรูเข็มของหลอดลูกตุ้ม | Φ0.4มม. ระยะห่างรู 50 มม. ,0.07±0.0035 ลิตร/นาทีต่อรู | |||
| ฝนสวิง | ตามมาตรฐานการทดสอบที่ตั้งไว้บนคอนโซล (น้ำประปา 0.63-10 L/Min) | |||
| เวลาทดสอบ | ตั้งค่าบนคอนโซลตามเกณฑ์การทดสอบ (ช่วง 1-9999 วินาที) | |||
| มุมทดสอบหลอดสวิง | 0-3500 | |||
| ความเร็วในการทดสอบหลอดสวิง | ประมาณ 4-60 องศาต่อวินาที | |||
| ความเร็วของจานหมุนหลอดสวิง | ตามมาตรฐานระบบก่อนโรงงานกำหนดไว้ที่ 1 รอบต่อนาที หรือ 1 รอบต่อนาที | |||
| การทดสอบที่กำหนดเอง |
ชุดใดก็ได้ภายใน º ของ :0-350 ทดสอบความเร็ว: 4-60 องศาต่อวินาทีชุด;หน่วย: องศาต่อวินาที เวลาทดสอบ :0-9999 วินาที;กำหนดเป็นวินาที ทดสอบอัตราการไหล :0.63-10.0 L/min กำหนดโดยพลการใน L/min หน่วย |
|||
| โรยน้ำ | จำนวนน้ำพุ | 121,φ0.5 รู | ||
| ทดสอบโฟลว์ | 10±0.5 ลิตร/นาที | |||
| เวลาทดสอบ | กำหนดโดยมาตรฐานการทดสอบ (ช่วง 1-9999 วินาที) เป็นวินาที | |||
| ทดสอบความดัน | 50-150 kPa | |||
| IPX5-IPX6 | รูรับแสงหัวฉีด | 6.3 มม. (IPX5), 12.5 มม. (IPX6) | ||
| ละอองน้ำ | 12.5±0.625 ลิตร/นาที (IPX5), 100±5 ลิตร/นาที (IPX6) | |||
| เวลาทดสอบ | กำหนดโดยมาตรฐานการทดสอบ (ช่วง 1-9999 วินาที) เป็นวินาที | |||
| ทดสอบความดัน | การควบคุมการไหลของน้ำ IPX5 ประมาณ 30 kpa ,IPX6 ประมาณ 100 kpa | |||
| IPX7 | ข้อกำหนดในการทดสอบ |
จุดต่ำสุดของเปลือกที่มีความสูง 1. น้อยกว่า 850 มม. จะต้องน้อยกว่า 1,000 มม.เหนือผิวน้ำ จุดสูงสุดของเปลือกหุ้ม 2. ความสูงที่มากกว่าหรือเท่ากับ 850 มม. ต้องเป็น 150 มม.ใต้ผิวน้ำ |
||
| เวลาทดสอบ | 30 นาที | |||
| IPX4K | รัศมีวงสวิง | R200mm,R400mm,R600mm,R800mm | ||
| เส้นผ่านศูนย์กลางด้านในของท่อลูกตุ้ม | Φ22mm | |||
| เส้นผ่านศูนย์กลางรูเข็มของหลอดลูกตุ้ม | Φ0.8มม. 0.6 ลิตร/นาที±5 เปอร์เซ็นต์ต่อรู | |||
| การทดสอบมุมของลูกตุ้ม | 360°(±180° จริง ±175) | |||
| ทดสอบความเร็วของหลอดลูกตุ้ม | s/รอบ12 | |||
| ฝนสวิง | 7.2-30 ลิตร/นาที±5% ชุด | |||
| เวลาทดสอบ | ขั้นต่ำ 10 (1 ตำแหน่ง 5 นาที,90°5) | |||
| แรงดันน้ำ | 400 kPa | |||
| ความเร็วของแผ่นเสียง | 1RPM | |||
| IPX6K | เส้นผ่านศูนย์กลางหัวฉีด | Φ6.3mm | ||
| ทดสอบโฟลว์ | 75L/นาที±5 เปอร์เซ็นต์ | |||
| เวลาทดสอบ | 0-99999.9 วินาที ชุด | |||
| แรงดันสเปรย์ | 1,000 kPa | |||
| มูลค่าการซื้อขาย | ช่วงความเร็ว | เอียง 15° รอบต่อนาที 1-20 | ||
| ปรับความสูง | มม. 800-1700 | |||
| ขนาดระบบจ่ายน้ำและระบบควบคุม | W1310mm×D890mm×H1600mm | |||
คำถามที่พบบ่อย
1 IEC 60529 คืออะไร?
IEC 60529 ได้รับการพัฒนาเพื่ออัตราและระดับความต้านทานของเปลือกหุ้มของอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ต่อการบุกรุกของฝุ่นและของเหลว.... ตัวเลขแรกหมายถึงการป้องกันวัตถุที่เป็นของแข็งและจัดอันดับในระดับตั้งแต่ 0 (ไม่มีการป้องกัน) ถึง 6 (ไม่มีฝุ่นเข้า)
2ฉันจะทดสอบการป้องกันทางเข้าได้อย่างไร
ได้รับการทดสอบโดยให้วัตถุสัมผัสกับสเปรย์ที่สั่นเป็นเวลาอย่างน้อย 10 นาที.ไอเท็มจะผ่านไปเมื่อมีการจำกัดการเข้าออกโดยไม่มีผลกระทบที่เป็นอันตรายสินค้าได้รับการป้องกันไม่ให้ไหลเข้าจากแรงดันน้ำต่ำที่พุ่งตรงจากทุกมุม หากมีทางเข้าที่จำกัดโดยไม่มีผลกระทบที่เป็นอันตราย
3ฉันจะได้รับการรับรอง IP ได้อย่างไร
หากต้องการรับการจัดอันดับ IP สำหรับผลิตภัณฑ์ของคุณ คุณต้องจัดมาทดสอบ.ควรทำโดยบริษัทอิสระที่ได้รับการรับรองจากนั้นบริษัทอิสระจะให้คะแนน IP ที่เป็นตัวเลขแก่ผลิตภัณฑ์ตามการทดสอบที่พวกเขาได้ทำขึ้น
4การทดสอบ IP 65 คืออะไร?
IP65เปลือกหุ้ม.สามารถป้องกันน้ำฉีดได้.คาดการณ์น้ำโดยหัวฉีด (6.3 มม.) กับเปลือกจากทิศทางใด ๆ จะต้องไม่มีผลที่เป็นอันตรายระยะเวลาการทดสอบ: อย่างน้อย 15 นาทีปริมาณน้ำ : 12.5 ลิตรต่อนาที
5 IPX6 สามารถจมอยู่ใต้น้ำได้หรือไม่?
IPX5: สามารถต้านทานการฉีดพ่นด้วยน้ำแรงดันต่ำได้อย่างต่อเนื่องIPX6:สามารถต้านทานน้ำแรงดันสูงและละอองน้ำได้.IPX6K: สามารถต้านทานแรงดันน้ำที่สูงมาก... IPX7 : สามารถแช่น้ำได้ลึก 1 เมตร นาน 30 นาที
6 IP65 หรือ IP68 ไหนดีกว่ากัน?
กล่องหุ้ม IP65 ส่วนใหญ่มีจุดราคาที่ค่อนข้างต่ำ ดังนั้นจึงเป็นตัวเลือกที่ดีสำหรับการใช้งานทั่วไปที่ต้องการกล่องหุ้มพื้นฐานที่มากกว่ากล่องหุ้ม IP68ควรเป็นตัวเลือกเมื่อคุณต้องการการปกป้องที่ทรงพลังที่สุดสำหรับอุปกรณ์กลางแจ้งของคุณ
7 เป็นมาตรฐานสำหรับการทดสอบ IP หรือไม่
การทดสอบการป้องกันน้ำเข้าหรือการทดสอบ IP กำหนดความไวของผลิตภัณฑ์ต่อการซึมผ่านของอนุภาคของแข็ง (ทรายหรือฝุ่น) รวมถึงการซึมผ่านของน้ำ... มาตรฐานการป้องกันน้ำเข้าที่เราทดสอบโดยทั่วไปคือBS EN/IEC 60529.
8 ฉันจะทดสอบ IP67 . ได้อย่างไร
ผู้ผลิตใช้อุปกรณ์อิเล็กทรอนิกส์ประเภทต่างๆการทดสอบเครื่องมือสำหรับการทดสอบการกันน้ำและเพื่อให้มั่นใจว่าเป็นไปตามมาตรฐาน IP67เครื่องมือเหล่านี้ใช้วิธีการทดสอบที่แตกต่างกัน เช่น การสลายตัวของแรงดัน การรั่วของสุญญากาศ การรั่วไหลของก๊าซตามรอย และอื่นๆ เพื่อทดสอบความสมบูรณ์ของซีลในสภาพแวดล้อมที่มีการควบคุม
9 IP54 หรือ IP55 ไหนดีกว่ากัน?
ความคุ้มครองIP55เป็นการป้องกันอย่างสมบูรณ์จากฝุ่นผงที่สัมผัสกับชิ้นส่วนที่มีชีวิตหรือเคลื่อนไหวภายในตัวเครื่อง... IP54 การป้องกันนั้นป้องกันอย่างสมบูรณ์จากฝุ่นผงที่สัมผัสถูกกับชิ้นส่วนที่มีไฟฟ้าหรือเคลื่อนไหวภายในตัวเครื่อง
10IP ใดที่กันน้ำได้?
การให้คะแนนที่ยอมรับกันอย่างแพร่หลายว่า 'กันน้ำ' สำหรับวัตถุประสงค์ทั่วไปส่วนใหญ่คือIP65, IP66 และ IP67.อย่างไรก็ตาม ความเข้าใจผิดที่พบบ่อยประการหนึ่งเกี่ยวกับการป้องกันสภาพอากาศก็คือ สินค้าที่มีไว้สำหรับการใช้งานกลางแจ้งเป็นเวลานาน จำเป็นต้องมีการจัดอันดับ IP ที่เป็นตัวเลขสูงสุดสำหรับการต้านทานความชื้น
11 IP เทียบเท่า NEMA 4X คืออะไร?
การจัดอันดับ NEMA และแผนภูมิเทียบเท่า IP
