IEC60335 & ISO28927.1 & EN60745.1 & EN60745.1 ระบบการวัดการสั่นสะเทือนของเครื่องมือไฟฟ้าแบบพกพา
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน |
| ชื่อแบรนด์: | KingPo |
| ได้รับการรับรอง: | calibration certificate |
| หมายเลขรุ่น: | KP-9571 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | 12000 |
| รายละเอียดการบรรจุ: | พีซี |
| เวลาการส่งมอบ: | 30 |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 100pcs |
|
ข้อมูลรายละเอียด |
|||
| แอปพลิเคชัน: | เครื่องทดสอบ | น้ำหนัก: | 2กก |
|---|---|---|---|
| ชื่อผลิตภัณฑ์: | ระบบวัดการสั่นสะเทือนของเครื่องมือไฟฟ้าแบบมือถือ | มาตรฐาน: | IEC60335&ISO28927.1&EN60745.1&EN60745.1 |
| เน้น: | เครื่องทดสอบความต้านทานการขัดถู,เครื่องวิเคราะห์ความปลอดภัยทางไฟฟ้า,IEC60335 ระบบวัดการสั่นสะเทือน |
||
รายละเอียดสินค้า
แนะนำระบบ:
ระบบนี้ใช้เพื่อประเมินระดับการสั่นสะเทือนของเครื่องมือไฟฟ้าแบบมือถือและเครื่องมือไฟฟ้าแบบมือถือสัญญาณการสั่นสะเทือนจะวัดโดยเซ็นเซอร์การสั่นสะเทือนที่ติดตั้งบนด้ามจับระบบใช้วิธีการวิเคราะห์สองแบบ: เครื่องวัดความถี่การสั่นสะเทือนแบบแมนนวลด้วยวิธี WH ที่ระบุใน ISO8041 และการแปลงความถี่ 1/3-octaveสามารถวัดและวิเคราะห์ค่าการปล่อยการสั่นสะเทือน ความไม่แน่นอน และค่าสัมประสิทธิ์การแปรผันของด้ามจับได้
ใช้มาตรฐาน:
วิธีการวัดการสั่นสะเทือนของEN60745.1 ที่จับเครื่องมือไฟฟ้าแบบมือถือ
ISO28927.1 วิธีทดสอบการสั่นสะเทือนของเครื่องมือไฟฟ้าแบบพกพาแบบมือถือ
พารามิเตอร์:
เซ็นเซอร์สั่นสะเทือน: ช่วง 50 ก. (500 ม./ S-2), เชิงเส้น 1%
อัตราตัวอย่าง: 1,000-50,000 Hz
โหมดการเชื่อมต่อข้อมูล: USB
โหมดการเชื่อมต่อเซ็นเซอร์: BNC
ประเภทเซ็นเซอร์: ICP
ใช้มาตรฐาน:
วิธีการวัดการสั่นสะเทือนของ IEC60745.1 EN60745.1 GB/T 22665 ที่จับเครื่องมือไฟฟ้าแบบมือถือ
แนะนำระบบ:
ระบบนี้ใช้เพื่อประเมินระดับการสั่นสะเทือนของด้ามจับเครื่องมือแบบมือถือสัญญาณการสั่นสะเทือนจะวัดโดยเซ็นเซอร์การสั่นสะเทือนที่ติดตั้งบนที่จับระบบใช้วิธีการวัดความถี่การสั่นสะเทือนแบบแมนนวลแบบมาตรฐาน WH และการเร่งการแปลงช่วงความถี่ 1/3 ออคเทฟ ซึ่งสามารถวัดและวิเคราะห์ค่าการปล่อยการสั่นสะเทือน ความไม่แน่นอน และค่าสัมประสิทธิ์การแปรผันของด้ามจับที่ตำแหน่งต่างๆ ของเครื่องมือนอกจากนี้ยังสามารถใช้เครื่องมือขยายเพิ่มเติมเพื่อประเมินการสั่นสะเทือนของร่างกายมนุษย์ภายใต้สภาวะต่างๆ เช่น ลำตัว ศีรษะ การนั่ง แนวนอนและแนวตั้ง
การวัดการสั่นสะเทือนของเครื่องมือพกพา
ระบบเครื่องมือวัด
ฮาร์ดแวร์ระบบการวัด
การทำงานของซอฟต์แวร์:

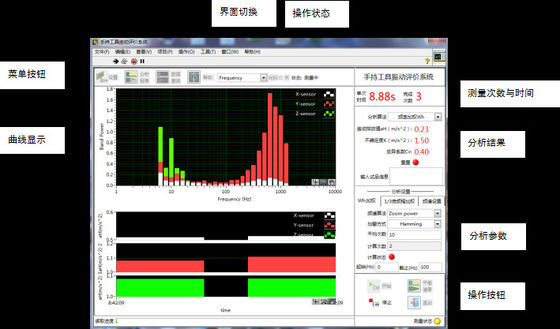

อินเทอร์เฟซซอฟต์แวร์ประกอบด้วยปุ่มการทำงาน ปุ่มเมนู อินเทอร์เฟซการแสดงเส้นโค้ง การตั้งค่าการวิเคราะห์ และผลการวิเคราะห์การตั้งค่าการวิเคราะห์และอินเทอร์เฟซการแสดงผลจะแสดงที่อินเทอร์เฟซด้านบนเพื่ออำนวยความสะดวกในการใช้งานของผู้ใช้ผ่านการสลับอินเทอร์เฟซ เส้นโค้งโดเมนเวลา เส้นโค้งระดับพลังงานการสั่นสะเทือน เส้นโค้ง 1 ≤ 3 octave เส้นโค้งสเปกตรัมพลังงาน และอินเทอร์เฟซการวิเคราะห์ข้อมูลทดสอบของกระบวนการวัดสามารถแสดงและสลับได้
ซอฟต์แวร์แสดงกระบวนการทดสอบ X, Y, Z แอมพลิจูดการสั่นสะเทือนและเส้นโค้งเวลาตามเวลาจริง ซึ่งใช้ในการสังเกตสัญญาณประวัติเวลา
กราฟแอมพลิจูดของการสั่นสะเทือนตามเวลา
ซอฟต์แวร์นี้ใช้ค่าเฉลี่ยเชิงเส้น ค่าเฉลี่ยเลขชี้กำลัง และค่าเฉลี่ยสูงสุดในการคำนวณสัญญาณแอมพลิจูดของความถี่นอกจากนี้ยังสามารถใช้สำหรับการวิเคราะห์ข้อผิดพลาดและข้อยกเว้นของเครื่องมือ
เส้นโค้งความถี่-แอมพลิจูด
ซอฟต์แวร์ใช้การถ่วงน้ำหนักความถี่ 1/3 อ็อกเทฟมาตรฐาน การถ่วงน้ำหนักความถี่ของวิธี ISOWh เพื่อให้ผู้ใช้เลือก การตรวจสอบตามเวลาจริง เวลาทดสอบการแสดงผลอินเทอร์เฟซ เวลาทดสอบ สำหรับการโต้ตอบกับลูกค้า สามารถควบคุมการแปรผันของค่าสัมประสิทธิ์การแปรผันที่ผลิตโดยผู้ปฏิบัติงานที่แตกต่างกันได้อย่างมีประสิทธิภาพมากขึ้น .
1/3 อ็อกเทฟ เส้นโค้งระดับการสั่น
อินเทอร์เฟซการทดสอบและการวิเคราะห์แสดงแอมพลิจูดและความถี่ของย่านความถี่กลางต่างๆ ที่มี 1 ≤ 3 อ็อกเทฟ ข้อมูลที่วิเคราะห์โดยวิธี Wh และวิธี 1 ≤ 3 อ็อกเทฟ และแสดงว่าค่าการปล่อยการสั่นสะเทือน aH ความไม่แน่นอน K และค่าสัมประสิทธิ์ของการแปรผัน Cv เป็นข้อตกลงที่ดีกับข้อกำหนดมาตรฐานผ่านการวัดที่จับเครื่องมือ
ทดสอบการวิเคราะห์ข้อมูล
เพื่ออำนวยความสะดวกในการดำเนินงานของลูกค้า ซอฟต์แวร์มีวิธีการออกแบบที่หลากหลาย เช่น การทดสอบคนเดียว การทำงานต่อเนื่อง 3 คน / 5 คน ทริกเกอร์การหน่วงเวลา ทริกเกอร์เกณฑ์ และอื่น ๆ ซึ่งสะดวกและมีประสิทธิภาพ
การตั้งค่าซอฟต์แวร์
ทดสอบอินเทอร์เฟซการทดสอบ
พารามิเตอร์ของพืช
| พิสัย | อัตราการสุ่มตัวอย่าง | โหมดการสื่อสาร | ทิศทางของเซ็นเซอร์ |
| 500 ม./วินาที^2 | 1k-156kHz | ยูเอสบี | เอ็กซ์วายแซด |
| ประเภทของเซ็นเซอร์ | ความแม่นยำของเซ็นเซอร์ | แหล่งที่มา | ขนาด |
| ไอ.ซี.พี | <1% | AC220/USB | 285*260*75 |
