JIS D 5020- JIS C 0920 อุปกรณ์ทดสอบปริมาณน้ำฝน , ห้องทดสอบฝน
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ตงกวน |
| ชื่อแบรนด์: | KINGPO |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | IEC60309 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | 100000 |
| รายละเอียดการบรรจุ: | 1000*1000*1000CM |
|
ข้อมูลรายละเอียด |
|||
| แสงสูง: | ห้องทดสอบฝน JIS D 0203,อุปกรณ์ทดสอบฝน JIS C 0920,ห้องทดสอบฝน SAE J575 |
||
|---|---|---|---|
รายละเอียดสินค้า
อุปกรณ์ทดสอบปริมาณน้ำฝนที่ทดสอบการกันน้ำและการกันน้ำของชิ้นส่วนในรถยนต์ อุปกรณ์ไฟฟ้า อุปกรณ์เคลื่อนที่ ฯลฯ International Protection Code (IP Code) คือ IPX1, IPX2, IPX3, IPX4, IPX4K, IPX5, IPX6, IPX6K, IPX7 , IPX8, IPX9K, มาตรฐานที่รองรับคือ SAE J575, IEC 60529, JIS C 0920, DIN 40050 (IP-Schutzarten), ISO 20653, JIS รองรับหลากหลาย D 5020, JIS D 0203 และอื่นๆ
อุปกรณ์ทดสอบฝน
มาตรฐานการทดสอบ : SAE J575, JIS D 0203
อุปกรณ์ทดสอบปริมาณน้ำฝนที่ทดสอบการกันน้ำและการกันน้ำของชิ้นส่วนในรถยนต์ เช่น ไฟหน้าและไฟกระพริบของรถยนต์ เมื่อโดนลม ฝน หรือละอองน้ำจากภายนอกคุณสามารถเปลี่ยนความเร็วการหมุน การรดน้ำ และน้ำพุของโต๊ะหมุนตัวอย่างได้อย่างง่ายดาย
- RA-1 สอดคล้องและทุ่มเทให้กับ SAE J575 Type A
- RA-2 ปฏิบัติตามและทุ่มเทให้กับ JIS D 0203
- RA-3 เป็นไปตาม JIS D 0203 - การทดสอบการฉีดพ่น การทดสอบน้ำพุ และ SAE J575 Type A - การทดสอบการกันน้ำ
ปรับแต่งได้เพื่อควบคุมอุณหภูมิห้องและอุณหภูมิถังเก็บน้ำ
อุปกรณ์ทดสอบฝน
มาตรฐานการทดสอบ : ISO 20653, IEC 60529, SAE J575, JIS D 5020, JIS C 0920
RA-Z ทดสอบประสิทธิภาพการกันน้ำของส่วนประกอบไฟฟ้าในรถยนต์และผลิตภัณฑ์เคลื่อนที่ขึ้นอยู่กับเกรดการป้องกัน IP การทดสอบ IEC, ISO, DIN, JIS ต่างๆ เช่น การทดสอบหลอดสั่น การทดสอบการกันน้ำหยด การทดสอบการฉีดด้วยแรงดันสูง ฯลฯ ได้รับการสนับสนุน ดังนั้นโปรดระบุก่อนสั่งซื้อ
- คุณสามารถสลับระหว่างความเร็วในการหมุนของโต๊ะหมุนชิ้นงานทดสอบ การทดสอบละอองน้ำ และการทดสอบน้ำพุได้อย่างง่ายดาย
- การดำเนินการทดสอบการสั่นมีในตัวเอง และรัศมีของหลอดสั่นสามารถปรับแต่งได้
- อุณหภูมิของน้ำที่เพิ่มขึ้นถูกระงับโดยการปรับอุณหภูมิของน้ำโดยวิธีการล้น
อุปกรณ์ทดสอบฝน
มาตรฐานการทดสอบ : ISO 20653, IEC 60529, JIS D 5020, JIS C 0920

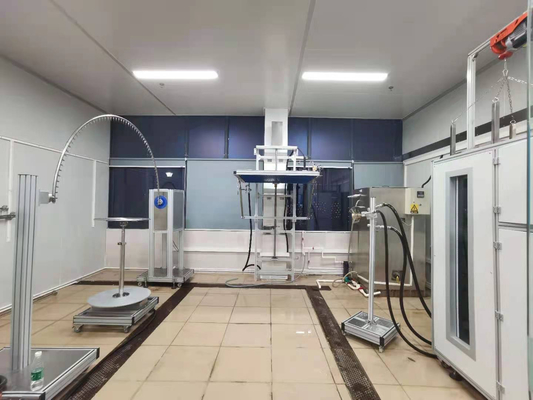

RA-Z ดำเนินการทดสอบการกันน้ำเพื่อกำหนดระดับการป้องกัน (รหัส IP) ของชิ้นงานทดสอบขนาดใหญ่การทดสอบคลาสการป้องกัน IPX3, IPX4, IPX5, IPX6 ที่ระบุใน JIS C 0920: 2003 สามารถทำได้การทำงานของการทดสอบการสั่นเป็นไปโดยอัตโนมัติรัศมีสูงสุดที่อนุญาตของหลอดสั่นคือ 1600 มม. และ 8 หลอด (รัศมี 200/400/600/800/1000/1200/1400/1600 มม.) ติดตั้งและเปลี่ยนได้ตามขนาดชิ้นงานทดสอบ
เปรียบเทียบ IP Code 2nd Characteristic Number
| รหัส IP | IEC 60529 (ระดับการป้องกันโดยสิ่งห่อหุ้ม) |
DIN 40050 (IP-สนามบิน Schutzarten) | ISO 20653 (ยานพาหนะทางถนน - ระดับการป้องกัน (IP-Code) การป้องกันอุปกรณ์ไฟฟ้า วัตถุแปลกปลอม น้ำ และการเข้าถึง |
JIS D 5020 | ||||
|---|---|---|---|---|---|---|---|---|
| JIS C 0920 | ||||||||
| IPX1 | กล่องหยด (อุปกรณ์ทดสอบน้ำหยด) | หยด | น้ำหยดในแนวตั้ง | หยดน้ำที่ตกลงมาในแนวตั้ง | ||||
| 1 มม. / นาที | 1 มม./นาที รูหัวฉีด φ0.4mm | 1 มม./นาที รูหัวฉีด φ0.4mm | 1 มม./นาที รูหัวฉีด φ0.4mm | |||||
| IPX2 | กล่องหยด (อุปกรณ์ทดสอบน้ำหยด) | หยด | หยดน้ำพร้อมตัวเครื่องเอียง 15° | หยดน้ำที่ตกลงมาในแนวตั้ง บนเปลือกนอกเอียงภายใน 15° |
||||
| 3 มม./นาที ด้านนอก 15° ความชัน | 3 มม./นาที, รูหัวฉีด φ0.4มม., ด้านนอก 15°, ความชัน | 3 มม./นาที, รูหัวฉีด φ0.4มม., ด้านนอก 15°, ความชัน | 3 มม./นาที, รูหัวฉีด φ0.4มม., ด้านนอก 15°, ความชัน | |||||
| IPX3 | หัวฉีด | หลอดสั่น | หัวฉีด | หลอดสั่น | สายฝักบัว | หลอดหมุน | หัวฝักบัว | หลอดหมุน |
| ± 60° เมื่อเทียบกับ ทิศทางแนวตั้ง, เส้นผ่านศูนย์กลางรู φ0.5 mm |
± 60° เมื่อเทียบกับ ทิศทางแนวตั้ง, รูฉีดน้ำ φ0.4mm |
± 60° เมื่อเทียบกับ ทิศทางแนวตั้ง, เส้นผ่านศูนย์กลางรู φ0.5 mm |
± 60° เมื่อเทียบกับ ทิศทางแนวตั้ง, รูฉีดน้ำ φ0.4mm |
± 60° เมื่อเทียบกับ ทิศทางแนวตั้ง, เส้นผ่านศูนย์กลางรู φ0.5 mm |
± 60° เมื่อเทียบกับ ทิศทางแนวตั้ง, รูฉีดน้ำ φ0.4mm |
± 60° เมื่อเทียบกับ ทิศทางแนวตั้ง, เส้นผ่านศูนย์กลางรู φ0.5 mm |
± 60° เมื่อเทียบกับ ทิศทางแนวตั้ง, รูฉีดน้ำ φ0.4mm |
|
| IPX4 | ± 180° เมื่อเทียบกับ ทิศทางแนวตั้ง, เส้นผ่านศูนย์กลางรู φ0.5 mm |
± 180° เมื่อเทียบกับ ทิศทางแนวตั้ง, รูฉีดน้ำ φ0.4mm |
± 180° เมื่อเทียบกับ ทิศทางแนวตั้ง, เส้นผ่านศูนย์กลางรู φ0.5 mm |
± 180° เมื่อเทียบกับ ทิศทางแนวตั้ง, รูฉีดน้ำ φ0.4mm |
± 180° เมื่อเทียบกับ ทิศทางแนวตั้ง, เส้นผ่านศูนย์กลางรู φ0.5 mm |
± 180° เมื่อเทียบกับ ทิศทางแนวตั้ง, รูฉีดน้ำ φ0.4mm |
± 180° เมื่อเทียบกับ ทิศทางแนวตั้ง, เส้นผ่านศูนย์กลางรู φ0.5 mm |
± 180° เมื่อเทียบกับ ทิศทางแนวตั้ง, รูฉีดน้ำ φ0.4mm |
| IPX4K | - | - | - | ± 180° เมื่อเทียบกับ ทิศทางแนวตั้ง, รูฉีดน้ำ φ0.8mm |
- | ± 180° เมื่อเทียบกับ ทิศทางแนวตั้ง, รูฉีดน้ำ φ0.8mm |
- | ± 180° เมื่อเทียบกับ ทิศทางแนวตั้ง, รูฉีดน้ำ φ0.8mm |
| IPX5 | หัวฉีดน้ำ | ฉีดน้ำ | น้ำความเร็วสูง | ฉีดน้ำ | ||||
| รูหัวฉีด φ6.3mm, ระยะทาง 2.5～3m, 12.5L/นาที |
รูหัวฉีด φ6.3mm, ระยะทาง 2.5～3m, 12.5L/นาที, 30kPa |
รูหัวฉีด φ6.3mm, ระยะทาง 2.5～3m, 12.5L/นาที, 30kPa |
รูหัวฉีด φ6.3mm, ระยะทาง 2.5～3m, 12.5L/นาที, 30kPa |
|||||
| IPX6 | หัวฉีดน้ำ | น้ำพุ่งแรง | น้ำความเร็วสูงแรง | น้ำความเร็วสูงแรง | ||||
| รูหัวฉีด φ12.5mm, ระยะทาง 2.5～3m, 100L/นาที |
รูหัวฉีด φ12.5mm, ระยะทาง 2.5~3m, 100L/min, 100kPa |
รูหัวฉีด φ12.5mm, ระยะทาง 2.5~3m, 100L/min, 100kPa |
รูหัวฉีด φ12.5mm, ระยะทาง 2.5~3m, 100L/min, 100kPa |
|||||
| IPX6K | ー | น้ำพุ่งแรง | น้ำความเร็วสูงกำลังแรงพร้อมแรงดันที่เพิ่มขึ้น | น้ำความเร็วสูงกำลังแรงพร้อมแรงดันที่เพิ่มขึ้น | ||||
| ー | รูหัวฉีด φ6.3mm, ระยะทาง 2.5~3m, 75L/min, 1000kPa |
รูหัวฉีด φ6.3mm, ระยะทาง 2.5~3m, 75L/min, 1000kPa |
รูหัวฉีด φ6.3mm, ระยะทาง 2.5~3m, 75L/min, 1000kPa |
|||||
| IPX7 | ถังแช่ | แช่น้ำชั่วคราว | แช่น้ำชั่วคราว | แช่น้ำชั่วคราว | ||||
| 0.15ม. จากส่วนบนของเปลือกนอกถึง ผิวน้ำ, จากพื้นถึงผิวน้ำ 1 ม. |
0.15ม. จากส่วนบนของเปลือกนอกถึง ผิวน้ำ, จากพื้นถึงผิวน้ำ 1 ม. |
0.15ม. จากส่วนบนของเปลือกนอกถึง ผิวน้ำ, จากพื้นถึงผิวน้ำ 1 ม. |
0.15ม. จากส่วนบนของเปลือกนอกถึง ผิวน้ำ, จากพื้นถึงผิวน้ำ 1 ม. |
|||||
| IPX8 | ถังแช่ | การแช่น้ำอย่างต่อเนื่อง | การแช่น้ำอย่างต่อเนื่อง | การแช่น้ำอย่างต่อเนื่อง | ||||
| ระดับน้ำขึ้นอยู่กับการปรึกษาหารือ | ถังเก็บน้ำและระดับน้ำคือ ตกลงโดยคู่กรณี |
ถังเก็บน้ำและระดับน้ำคือ ตกลงโดยคู่กรณี |
ถังเก็บน้ำ ระดับน้ำ และ ขั้นตอนคือ ตกลงกันระหว่างคู่กรณี |
|||||
| IPX9K | ー | น้ำในระหว่างการทำความสะอาดด้วยแรงดันสูง / ไอน้ำ-เจ็ท | น้ำในระหว่างการทำความสะอาดด้วยแรงดันสูง / ไอน้ำ-เจ็ท | น้ำในระหว่างการทำความสะอาดด้วยแรงดันสูง / ไอน้ำ-เจ็ท | ||||
| ー | 14～16L/นาที, 8,000～10,000kPa | 14～16L/นาที, 8,000～10,000kPa | 14～16L/นาที, 8,000～10,000kPa | |||||
