ราคาดี Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm ออนไลน์

Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: Kingpo
ได้รับการรับรอง: Calibration Certificate
หมายเลขรุ่น: IPX9K-101

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1
รายละเอียดการบรรจุ: กล่องกระดาษนิรภัยหรือกล่องไม้อัด
เวลาการส่งมอบ: 5 วันทำการ
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 3-5 ชุดต่อเดือน
ติดต่อตอนนี้

ข้อมูลรายละเอียด

ความยาว: 54 มม วัสดุ: เหล็กกล้าไร้สนิม
สกรู: G3 / 8 เส้นผ่าศูนย์กลาง: Φ24มม
แสงสูง:

rain test equipment

,

ห้องทดสอบฝน

รายละเอียดสินค้า

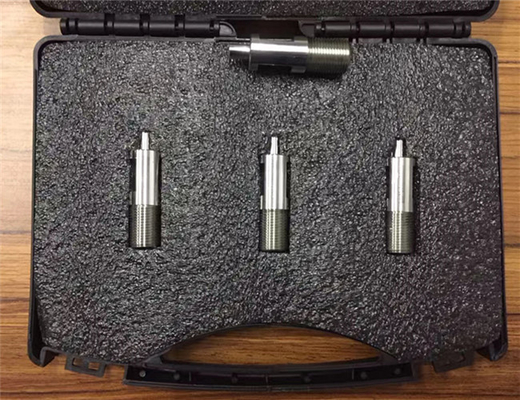

Ipx9k Iec 60529 Ip หัวฉีดสแตนเลสสำหรับห้องทดสอบฝนเส้นผ่านศูนย์กลางφ24มม



IPX9K- หัวฉีดตามมาตรฐาน IEC60529



รูปที่ 7 - ขนาดหัวฉีดพัดลมเจ็ท

Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 0



รูปที่ 8 - หัวฉีดเจ็ทพัดลมทำให้ขนาดของรูพ่นเพื่อตรวจสอบวัตถุประสงค์

Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 1

รูปที่ 9 - ตัวอย่างความสำเร็จด้านคุณภาพที่แตกต่างกันของพื้นผิวของหัวฉีดพัดลมเจ็ท



พื้นผิวไม่ดี

Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 2



พื้นผิวที่ดี

Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 3



ภาพวาดการออกแบบของ Kingpo



Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 4





พื้นผิวของหัวฉีดพัดลมเจ็ท - Kingpo หัวฉีด



Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 5





ISO20653 ห้องทดสอบแรงดันน้ำและอุณหภูมิสูง IPX9K



อุปกรณ์นี้ใช้กับอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์เครื่องใช้ไฟฟ้าชิ้นส่วนรถยนต์และอุปกรณ์เสริมอื่น ๆ และองค์ประกอบการปิดผนึกภายใต้สภาวะที่มีอุณหภูมิสูงและแรงดันสูงและการไหลของน้ำสูงความสามารถของกล่องหุ้มเพื่อป้องกันการซึมผ่านของน้ำเครื่องนี้ได้รับการออกแบบและผลิตตามข้อกำหนดการทดสอบของมาตรฐาน ISO20653 เวอร์ชันล่าสุด (การทดสอบแรงดันน้ำสูงและอุณหภูมิสูง)

วัสดุภายในและภายนอกทำจากสแตนเลส 304 คุณภาพสูงมีหน้าต่างกระจกสังเกตการณ์ขนาดใหญ่และรูปลักษณ์ที่หรูหราจานหมุนและแกนสเปรย์ใช้มอเตอร์คุณภาพสูงความเร็วในการหมุนสามารถปรับได้ตามความต้องการของการใช้งานและด้วยฟังก์ชั่นการป้องกันความปลอดภัยที่ดี

Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 6

ข้อมูลผลิตภัณฑ์

ห้องทดสอบประกอบด้วยโต๊ะทดสอบอ่างเก็บน้ำกล่องควบคุมบัฟเฟอร์การคายน้ำในการผลิตและระบบสเปรย์

พารามิเตอร์ทางเทคนิค:

1. ขนาดภายใน: D1000 × W1000 ×H1000㎜

2. ขนาดภายนอก: D1200 × W1500 ×H1900㎜

3. ระบบสเปรย์: ประกอบด้วยอุณหภูมิสูงแรงดันสูงของอิตาลีปั๊มน้ำแรงดันสูงอุณหภูมิสูงเครื่องวัดความดันไฮดรอลิกอุณหภูมิสูงแรงดันสูงวาล์วขดลวดแม่เหล็กไฟฟ้า

5. ท่อ: ข้อต่อสแตนเลส 304 ทนต่ออุณหภูมิสูงท่อไฮดรอลิกแรงดันสูง

6. ปรับอุณหภูมิน้ำ: RT + 10 ~80 ± 5

7. แรงดันสเปรย์: 80 ~ 100bar (8000 ~ 10000Kpa) 100kg

8. อัตราการไหล: 14 ~ 16L / นาที

9. ระยะสเปรย์: 10 ~ 15 ซม

10. เมื่อฉีดพ่นที่ 0 °, 30 °, 60 °, 90 °ระยะห่างระหว่างชิ้นงานทดสอบคือ 100-150 มม.30 วินาที / ตำแหน่ง.

เครื่องเล่นแผ่นเสียง: ชิ้นงานควรวางบนจานหมุน 5r / นาที

11. ช่วงสเปรย์: 30S (สามารถตั้งค่าได้)

12. การควบคุมเวลาทำงาน: 1 นาที ~ 9999 นาที (ปรับได้)

13. การหมุนเวียนของน้ำทำให้แหล่งน้ำถูกนำกลับมาใช้ใหม่

14. พื้นผิวแบริ่ง: พื้นที่ส่วนหน้าของผลิตภัณฑ์

15. เครื่องวัดความดันสเปรย์: แสดงความดันสเปรย์

16. ระบบควบคุม: หน้าจอสัมผัส R&D อิสระ

17. ห้องทดสอบภายนอก: กระจกแกร่งเป็นผนังกันน้ำท่อสี่เหลี่ยมสแตนเลสเป็นตัวยึด

โครงสร้างและวัสดุ:

1. ท่อหัวฉีด: ท่อไฮดรอลิกข้อต่อสแตนเลส 304

2. ถังน้ำ: ฉนวนกันความร้อนสแตนเลส 304 interlayer

3. อุปกรณ์ไฟฟ้าจาก CHINT, OMRON, Delexi, Fuji

Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 7

Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 8



ข้อกำหนดด้านสิ่งแวดล้อม

1. แรงดันไฟฟ้า: 380V;อำนาจ: 12KW

2. อุณหภูมิและความชื้นช่วง: 10-40C °, 20-75HR%

3. ระยะห่างระหว่างอุปกรณ์และวัตถุอื่น ๆ : ด้านหลังและซ้ายและขวา: สูงกว่า 500 มม. ด้านหน้า: 1.2 ม

4. แหล่งน้ำ: น้ำบริสุทธิ์ 30L

5. ท่อระบายน้ำ: เชื่อมต่อกับท่อระบายน้ำ 4 ท่อด้านหลังอุปกรณ์



ความกดอากาศสูงของอิตาลีอุณหภูมิสูงปั๊มน้ำ

Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 9



อุณหภูมิสูงแรงดันสูงการไหลของอิเล็กทรอนิกส์ เมตร

Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 10



บ้าน

Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 11



อินเทอร์เฟซการทำงาน

Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 12



อินเทอร์เฟซการตั้งค่าพารามิเตอร์

Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 13



แผนผังสเปรย์

Ipx9k Iec 60529 หัวฉีดไอน้ำสแตนเลสสตีลสำหรับห้องทดสอบฝนตก, เส้นผ่าศูนย์กลางφ24mm 14
